De Dubbelde Palmboom
De opgave
De restauratie van De Dubbelde Palmboom vroeg om verschillende glasoplossingen binnen één monumentaal pakhuis. De historische luiken moesten open blijven, de verdiepingen moesten ruimtelijk worden verbonden en nieuwe gebruiksfuncties vroegen om brand- en geluidwerende scheidingen.
Standaardisatie was onmogelijk. Hoewel de vijf etalages in het ontwerp gelijk lijken, wijkt iedere opening door ouderdom en vervorming af. Ook de entree en de glazen vloer moesten afzonderlijk worden ingemeten. Bij de vloer waren bovendien de beperkte werkruimte, het hijswerk op een verdieping en de geringe belastbaarheid van de bestaande vloer bepalend.
Onze aanpak
Het ontwerp was grotendeels gereed toen IFS werd betrokken. We verfijnden de aansluitdetails, verbeterden waar nodig de werking en zochten naar oplossingen die eenvoudiger en kostenefficiënter konden worden gerealiseerd.
Voor de etalages en entree verzorgde IFS de volledige constructieve uitwerking en engineering. Voor de glazen vloer lag een basisontwerp met berekening; IFS controleerde en verfijnde dit ontwerp en maakte de glasvloer en ondersteunende staalconstructie uitvoeringsgereed. Door glas, staal en montage als één systeem uit te werken, konden de zichtbare aansluitingen compact blijven.
Techniek en uitwerking
Vijf glazen etalages

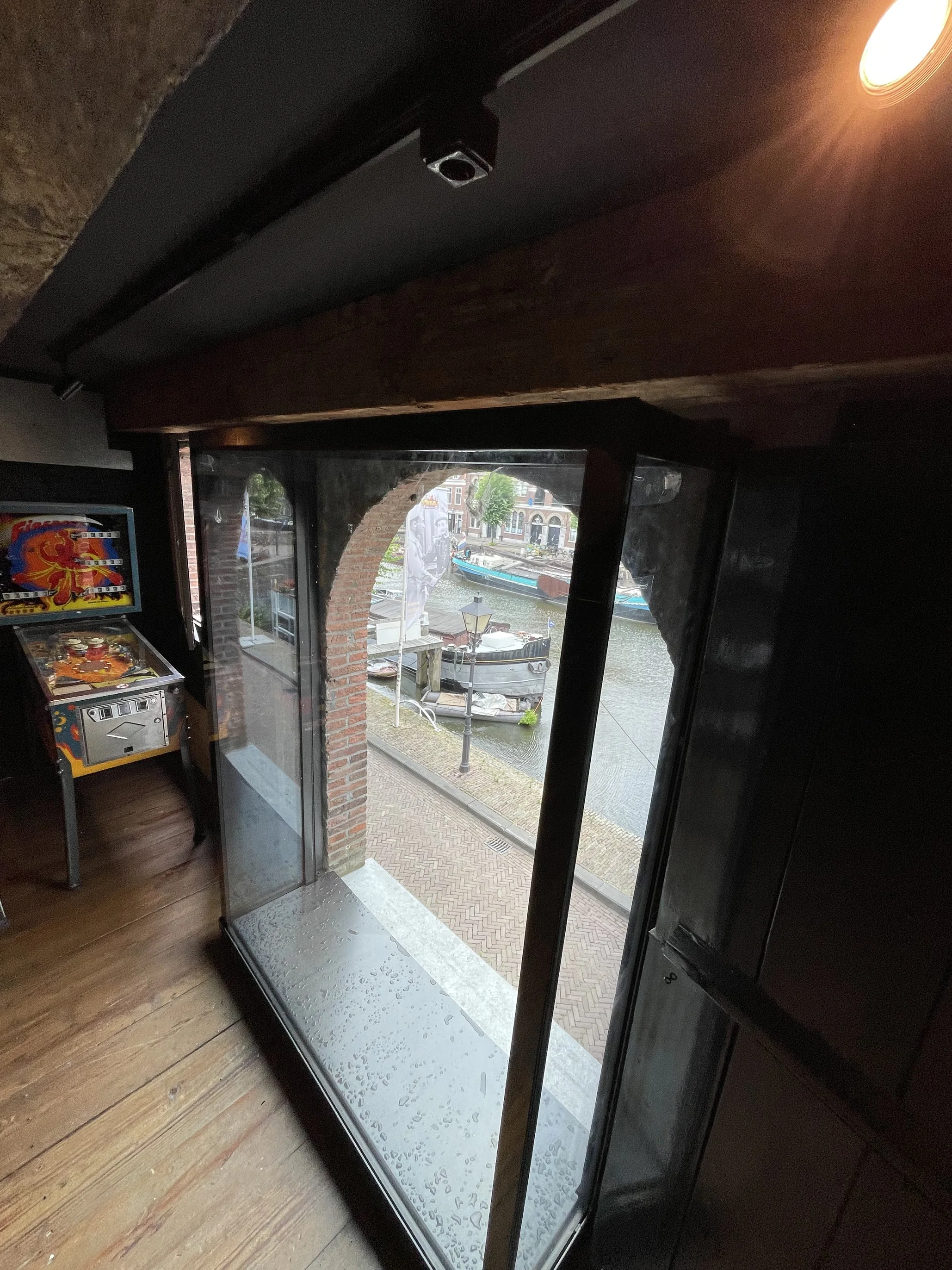

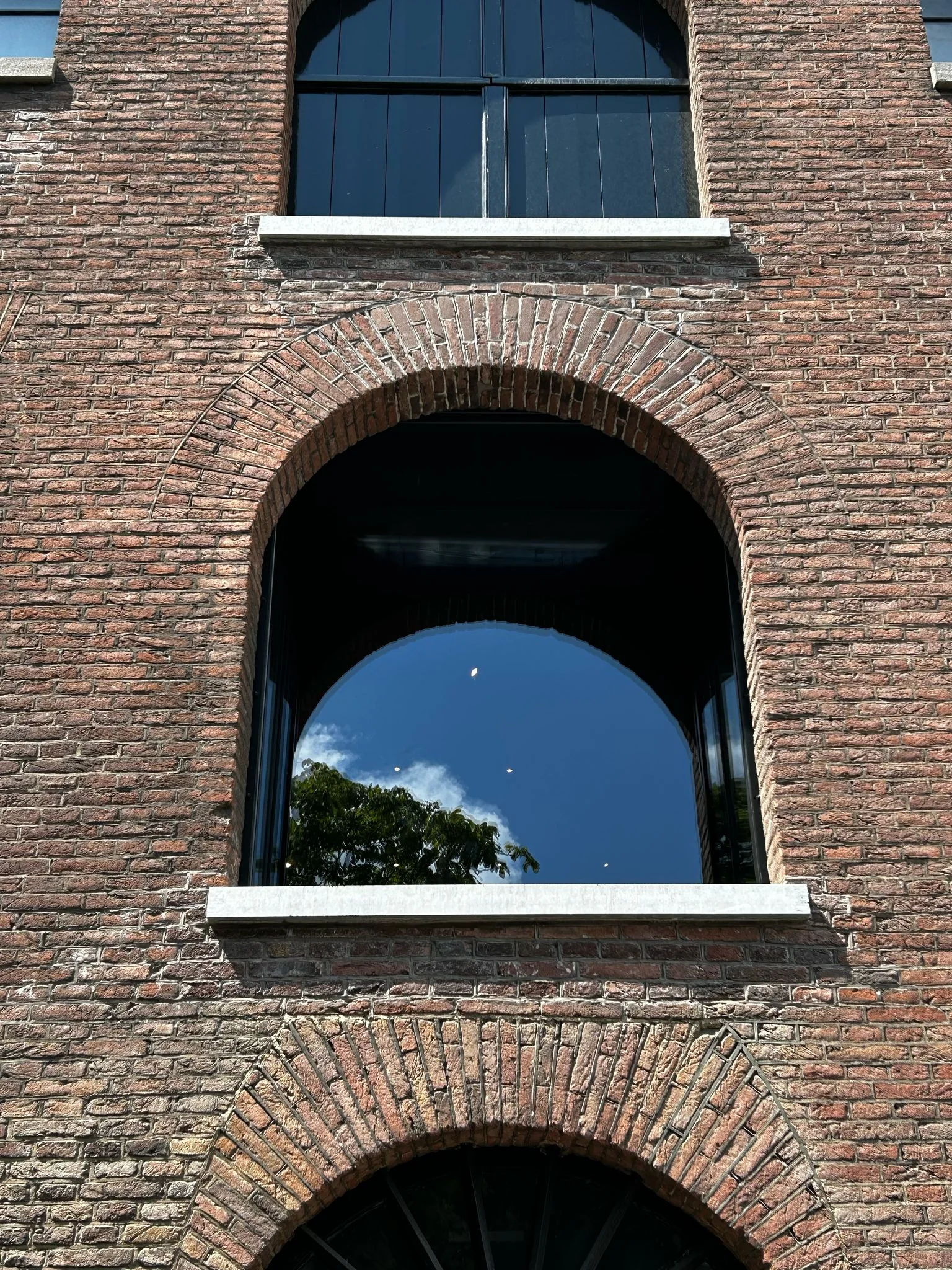

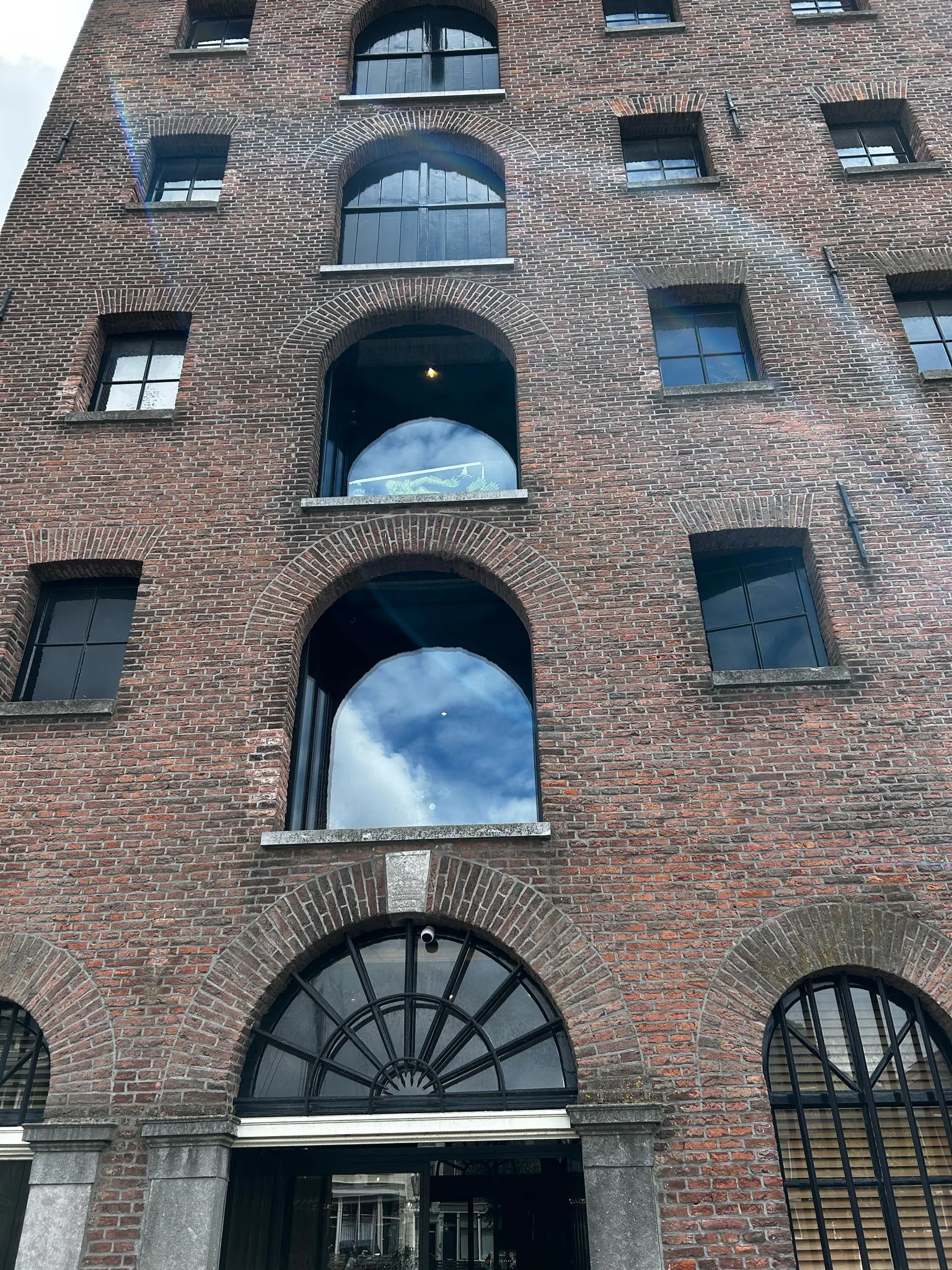

Achter vijf voormalige luikopeningen realiseerde IFS volledig glazen etalages. Iedere etalage bestaat uit twee smalle zijruiten, een grote voorruit en een glazen bovenpaneel.
De zijruiten zijn opgenomen in thermisch gescheiden U-profielen. De voorruit heeft overstekende glasbladen die de kopse kanten afdekken en is constructief aan de zijpanelen verlijmd; ook het bovenpaneel is met de overige ruiten verbonden. Zo ontstaan transparante volumes met een minimum aan zichtbare profielen. De permanent geopende luiken behouden het historische beeld, terwijl de etalages de nieuwe thermische schil vormen en circa 40 m² transparantie toevoegen.
Glazen vloer en staalconstructie

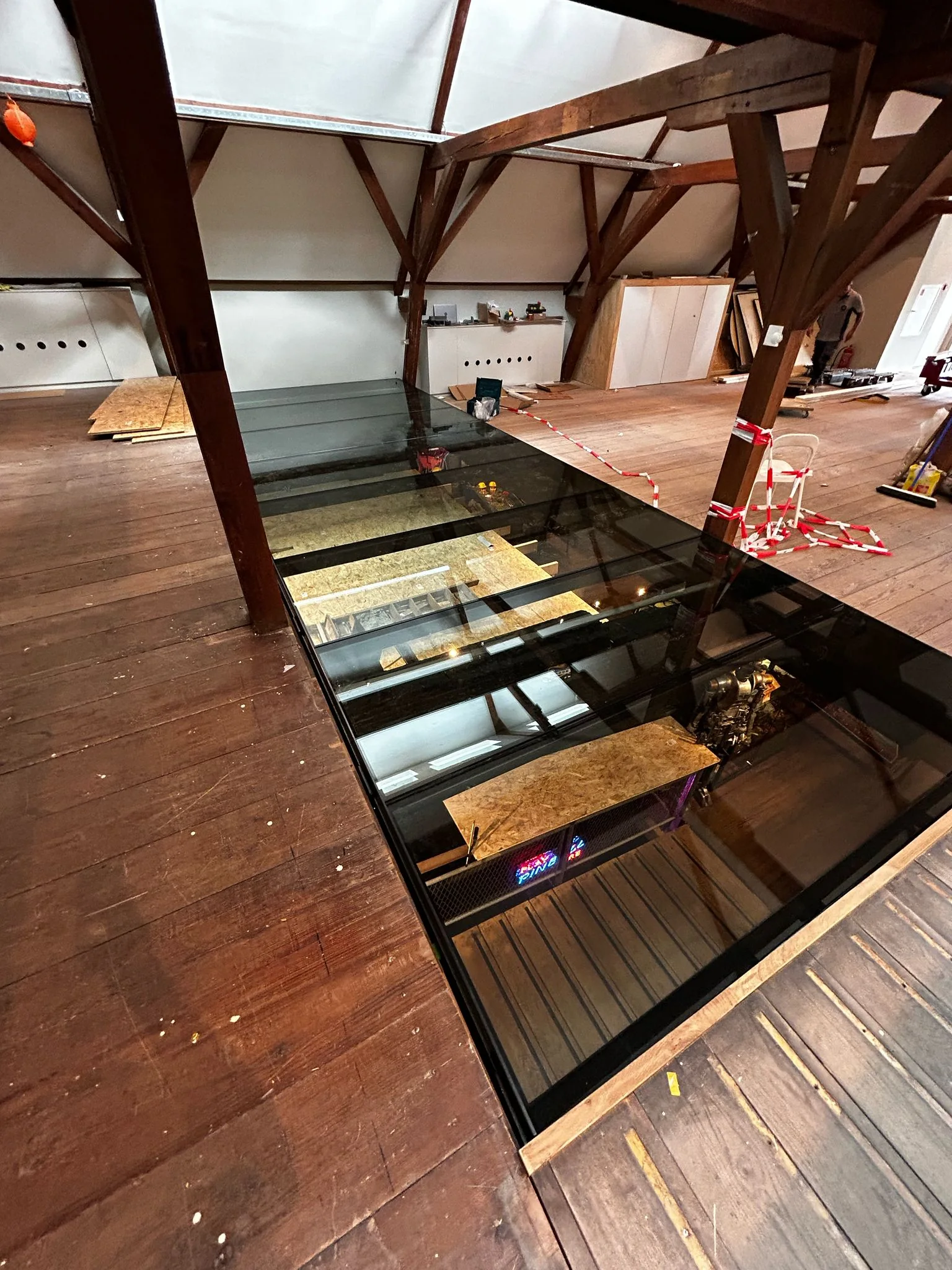

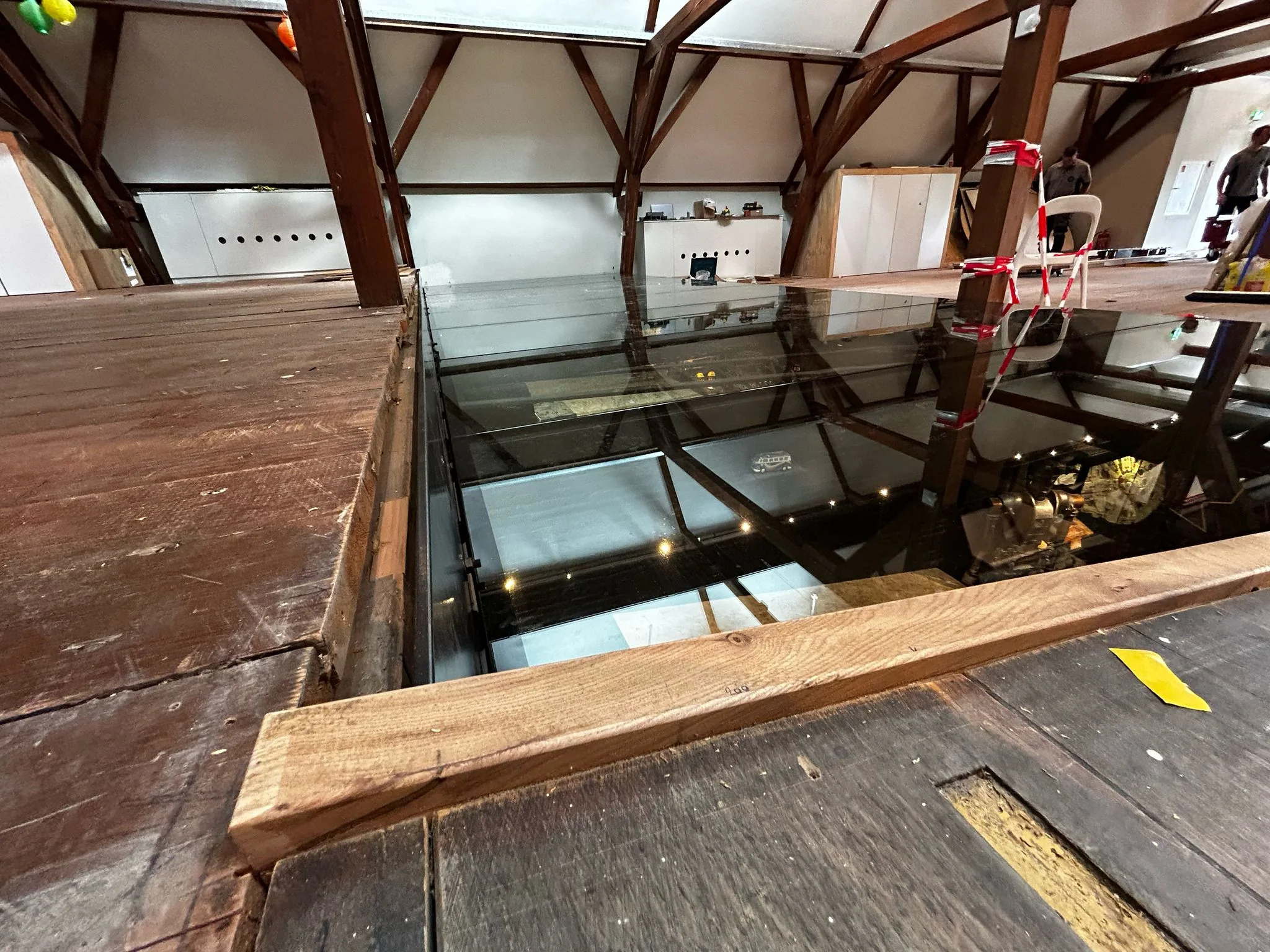

De glazen vloer heeft een oppervlakte van circa 27 m². De panelen zijn ongeveer 1 bij 3 meter groot, bestaan uit drie glaslagen van 10 millimeter en wegen maximaal circa 250 kilogram.

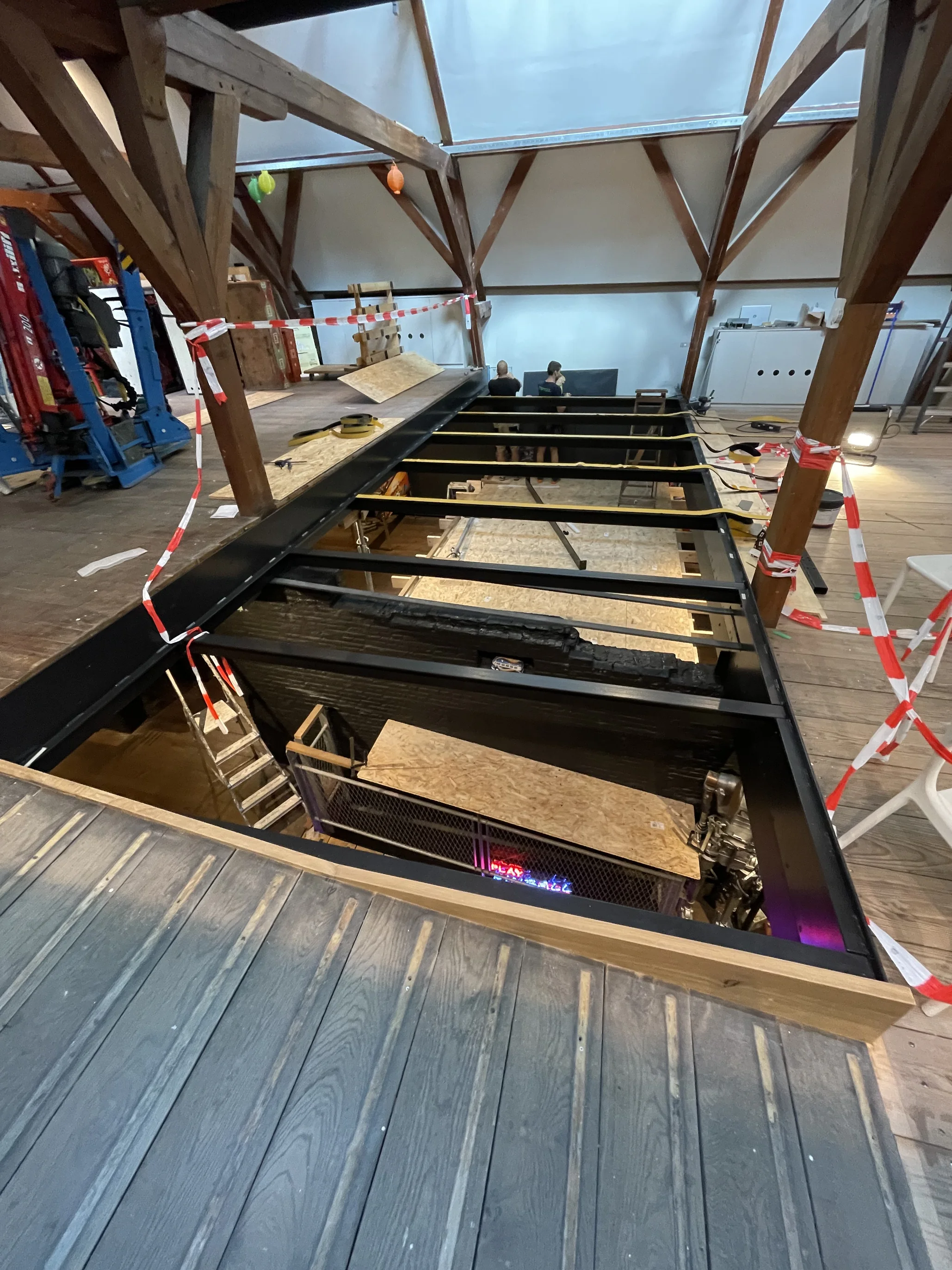

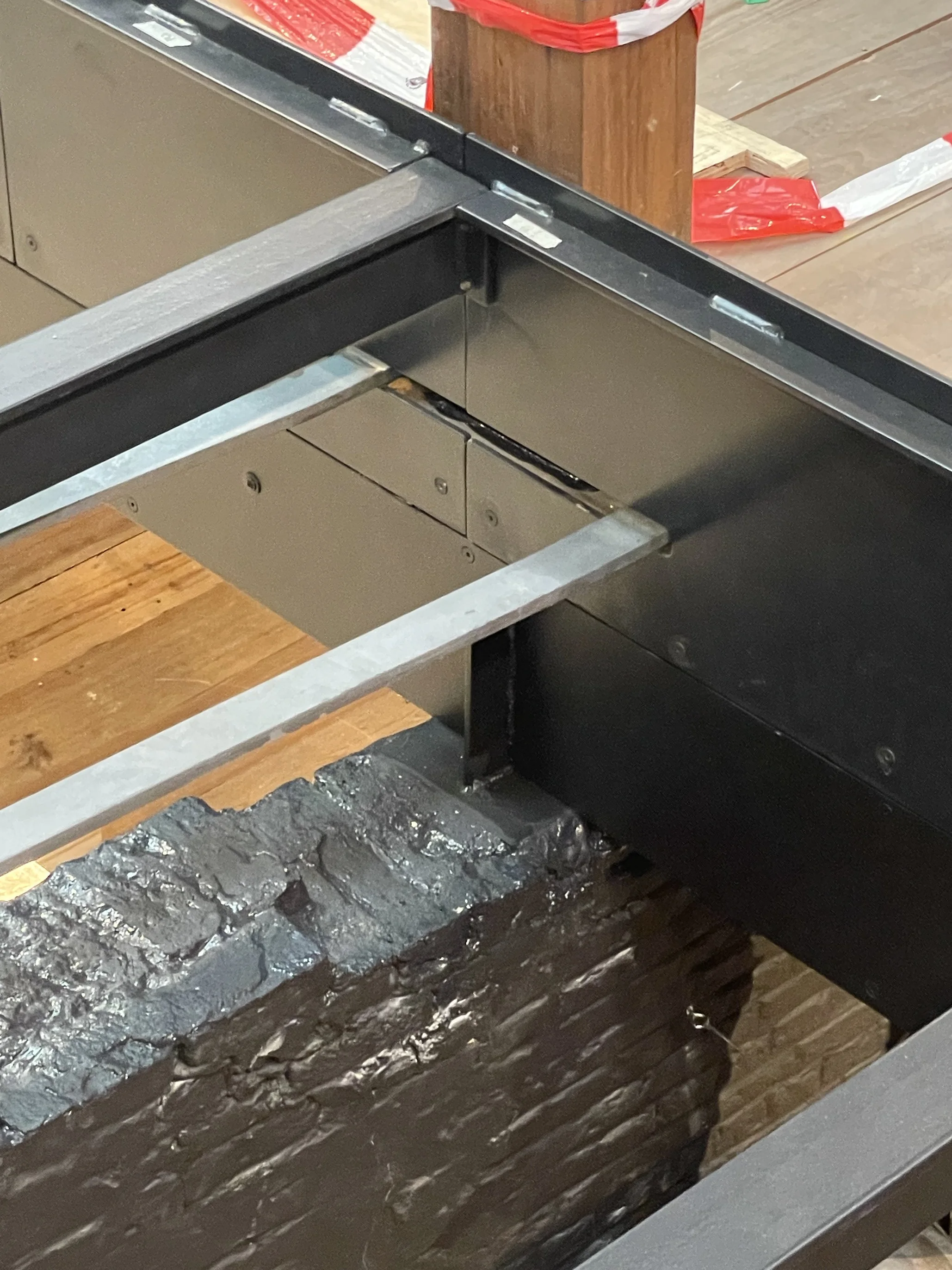

IFS maakte de staalconstructie uitvoeringsgereed, rekende deze door en verzorgde productie en montage. De ruiten zijn vierzijdig opgelegd op stalen randprofielen en T-stalen. Oplegrubber scheidt glas en staal; zwarte siliconenkit sluit de voegen. De vloer maakt de onderliggende verdiepingen zichtbaar en laat daglicht dieper het gebouw binnendringen.
Entree en specialistische binnenbeglazing

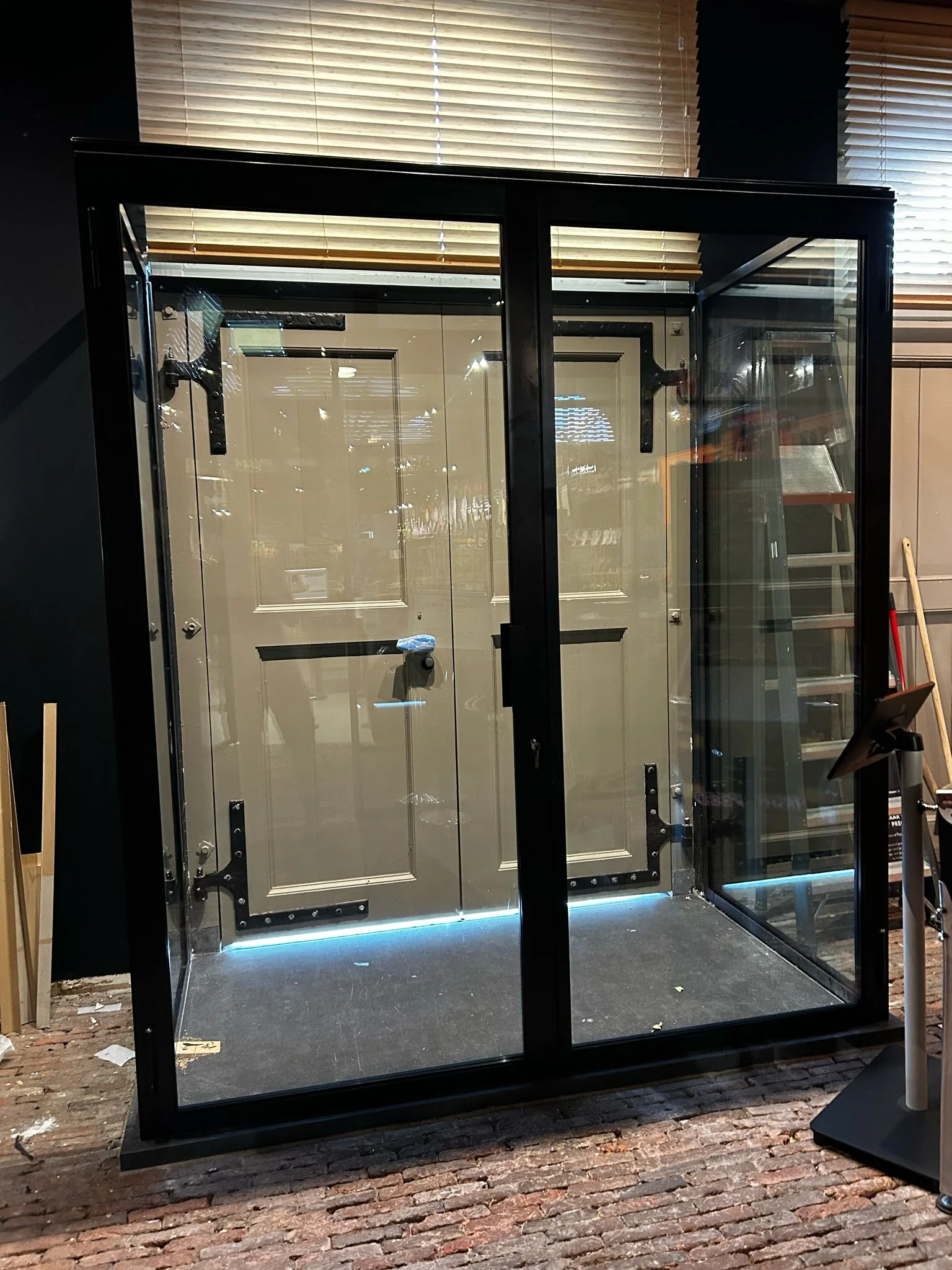

De entreepui is projectspecifiek ingepast met slanke Jansen-profielen. Daarnaast leverde en plaatste IFS brandwerend en geluidwerend glas in houten kozijnen en puien van derden.
De geluidwerende beglazing beperkt de overdracht vanuit het flipperkastmuseum naar de verhuurbare ruimte voor vergaderingen, lezingen en presentaties. De brandwerende beglazing ondersteunt de compartimentering en veilige vluchtroutes.
Logistiek en montage
Glas, staal en overige materialen zijn met een vrachtwagenkraan via de gevelopeningen rechtstreeks naar de verschillende verdiepingen aangevoerd. Bij de glazen vloer moesten aanvoer, tijdelijke opslag en montage nauwkeurig op elkaar worden afgestemd vanwege de beperkte ruimte en belastbaarheid.
Het resultaat

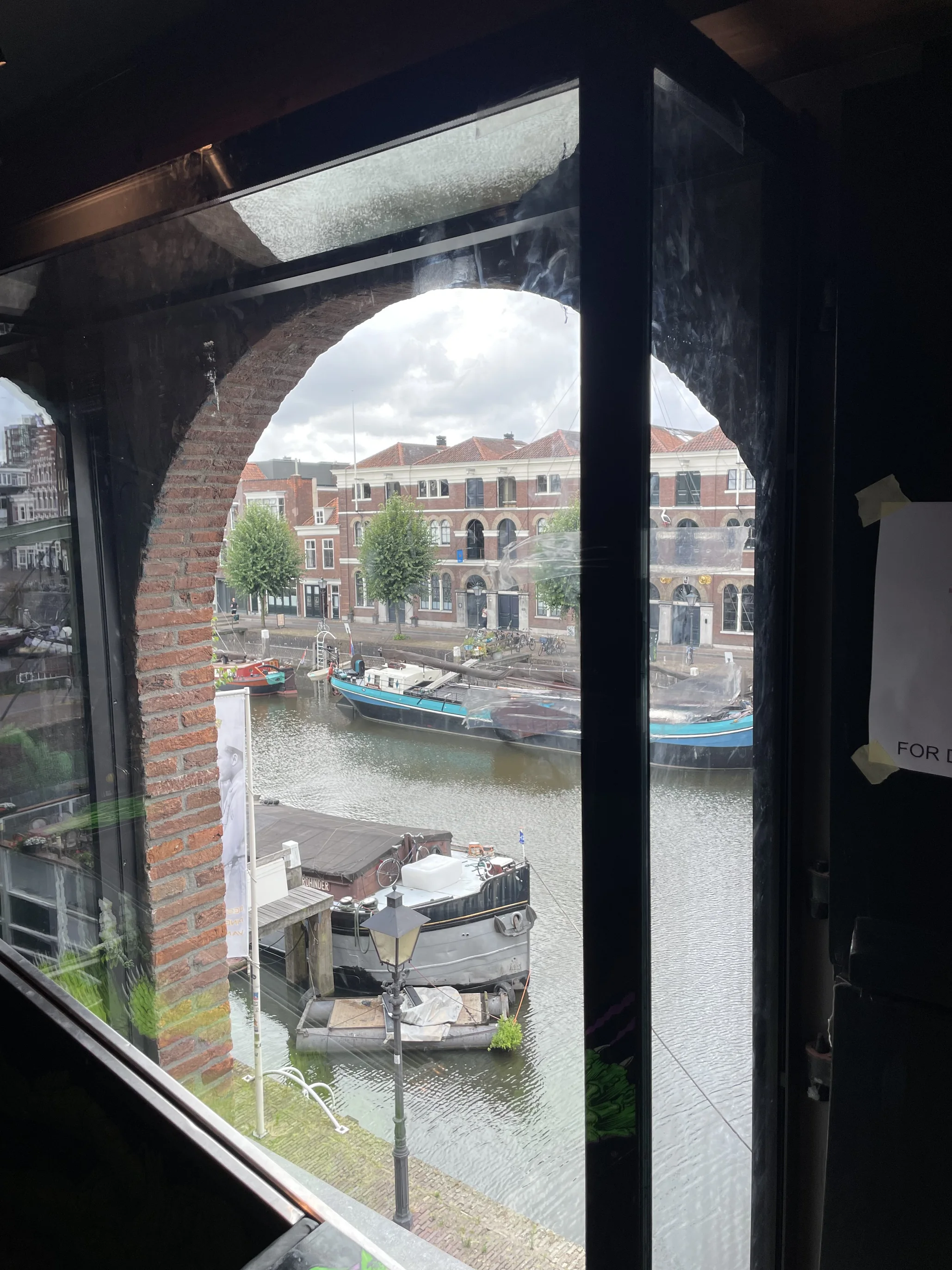

De glasoplossingen maken De Dubbelde Palmboom opener, lichter en breder bruikbaar, zonder het monumentale karakter te verdringen. De etalages openen het museum naar Historisch Delfshaven en vormen de nieuwe thermische schil; de glazen vloer verbindt de verdiepingen visueel en brengt daglicht naar beneden.
Brand- en geluidwerende beglazing ondersteunt een veilig en veelzijdig gebruik. Door aansluitdetails te minimaliseren en glas waar mogelijk constructief te verbinden, blijft de techniek terughoudend. Het resultaat is maximale transparantie met respect voor het bestaande pakhuis.
Minimale aansluitingen. Maximale transparantie.
