Residence Opduin
De opgave
Residence Opduin in Noordwijk bestaat uit twee luxe woongebouwen die door een transparant middendeel met elkaar worden verbonden. In deze centrale zone bevinden zich onder meer de hoofdentree, het trappenhuis en de lift.
IFS realiseerde voor dit project meerdere glas- en staalonderdelen. De transparante gevels aan de voor- en achterzijde vormen het meest zichtbare onderdeel, maar ook de glazen trap, bordessen, liftschacht, balustrades, verschillende puien, daklichten en RWA-voorzieningen maakten deel uit van de opdracht. Door deze onderdelen technisch en visueel als één geheel uit te werken, blijft de verbinding tussen beide bouwvolumes lichten transparant.
De centrale verbinding moest architectonisch zo transparant mogelijk blijven. Tegelijkertijd bevinden zich juist in dit deel van het gebouw verschillende functionele onderdelen, zoals de hoofdentree, trap en lift.
De opgave voor IFS was daarom breder dan het realiseren van een glasgevel. Verschillende glasconstructies en bouwkundige functies moesten technisch betrouwbaar worden geïntegreerd zonder dat de hoeveelheid zichtbare constructie het lichte karakter van het atrium zou verstoren. Ook het binnenklimaat speelde een rol: de voor- en achtergevel hebben een verschillende oriëntatie en daarmee een andere belasting door zoninstraling.
Onze aanpak
IFS werkte de verschillende glasconstructies project specifiek uit en stemde constructie, beglazing, bevestigingen en aansluitingen op elkaar af. Voor de gevels betekende dit onder meer dat voor de noord- en zuidzijde verschillende typen isolatieglas zijn toegepast.
Aan de noordzijde lag de nadruk op maximale lichttoetreding en is HR++-glas met uitsluitend een warmte-isolerende coating toegepast. Aan de zuidzijde is gekozen voor zonwerend isolatieglas met een 50/25-coating om de toetreding van zonnewarmte en daarmee overmatige opwarming van het atrium te beperken. Ondanks het verschil in glastype is gestreefd naar één rustig en transparant gevelbeeld.
Techniek en uitwerking
Transparante gevels met minimaal zichtbare constructie

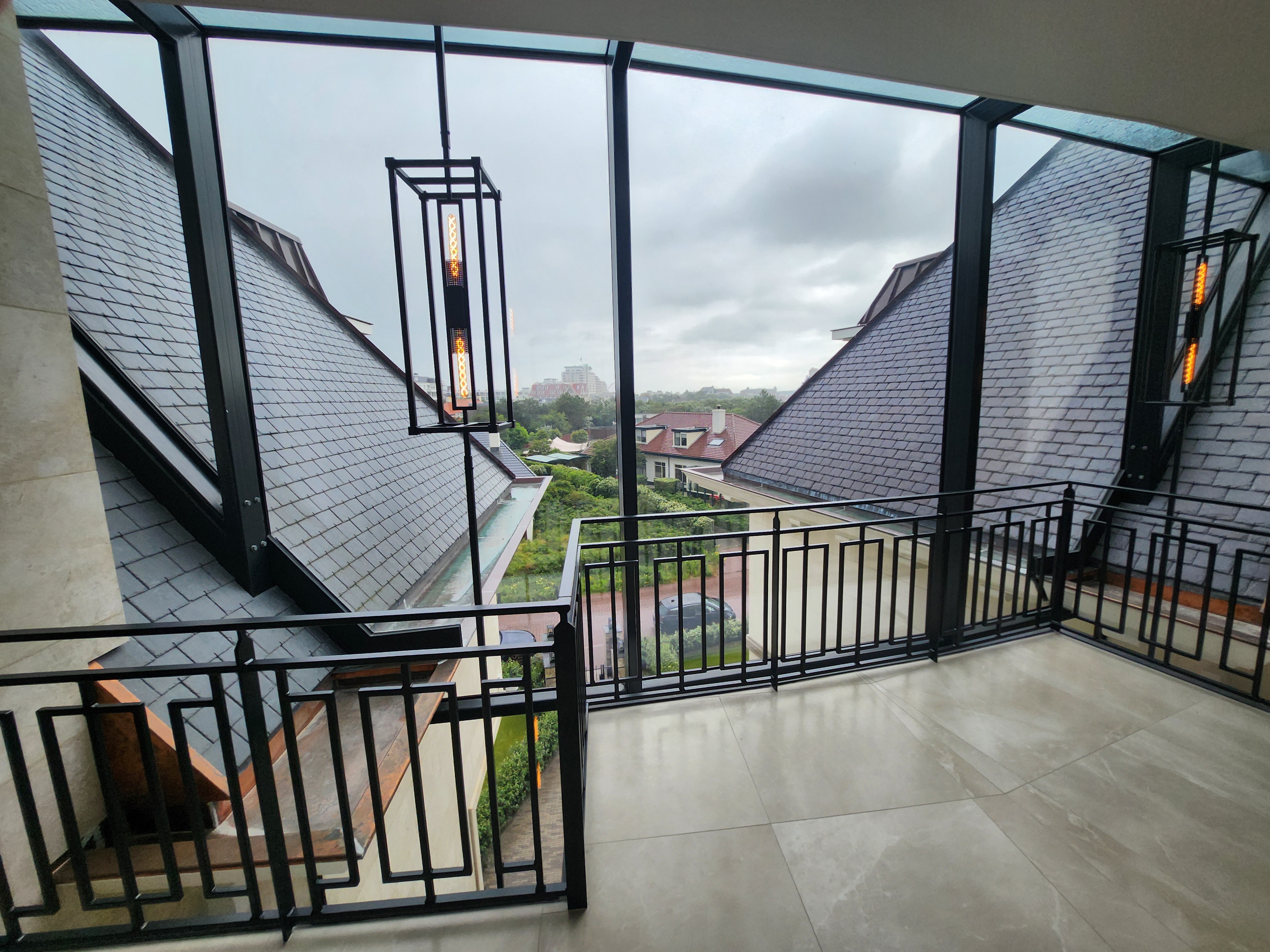

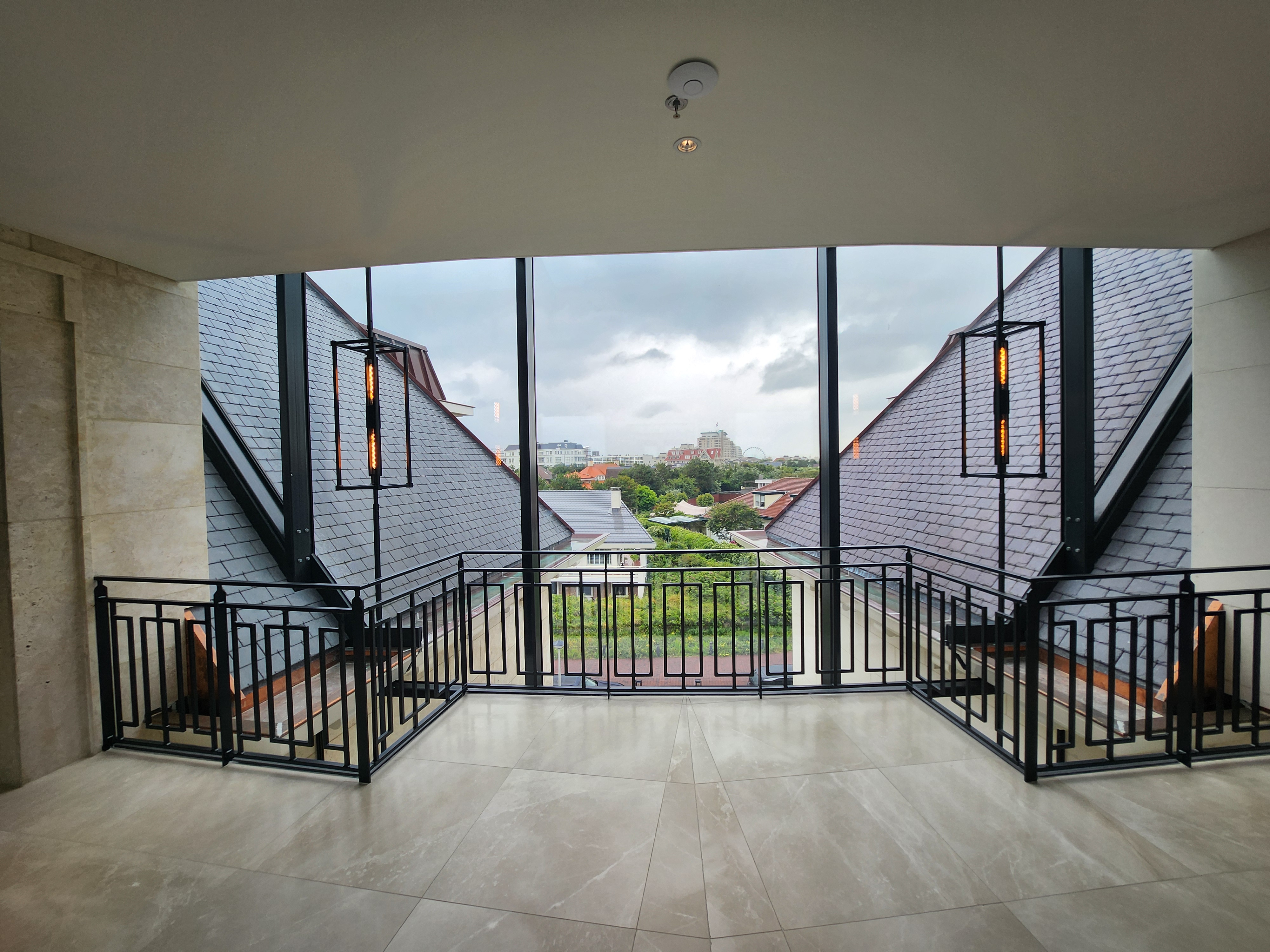

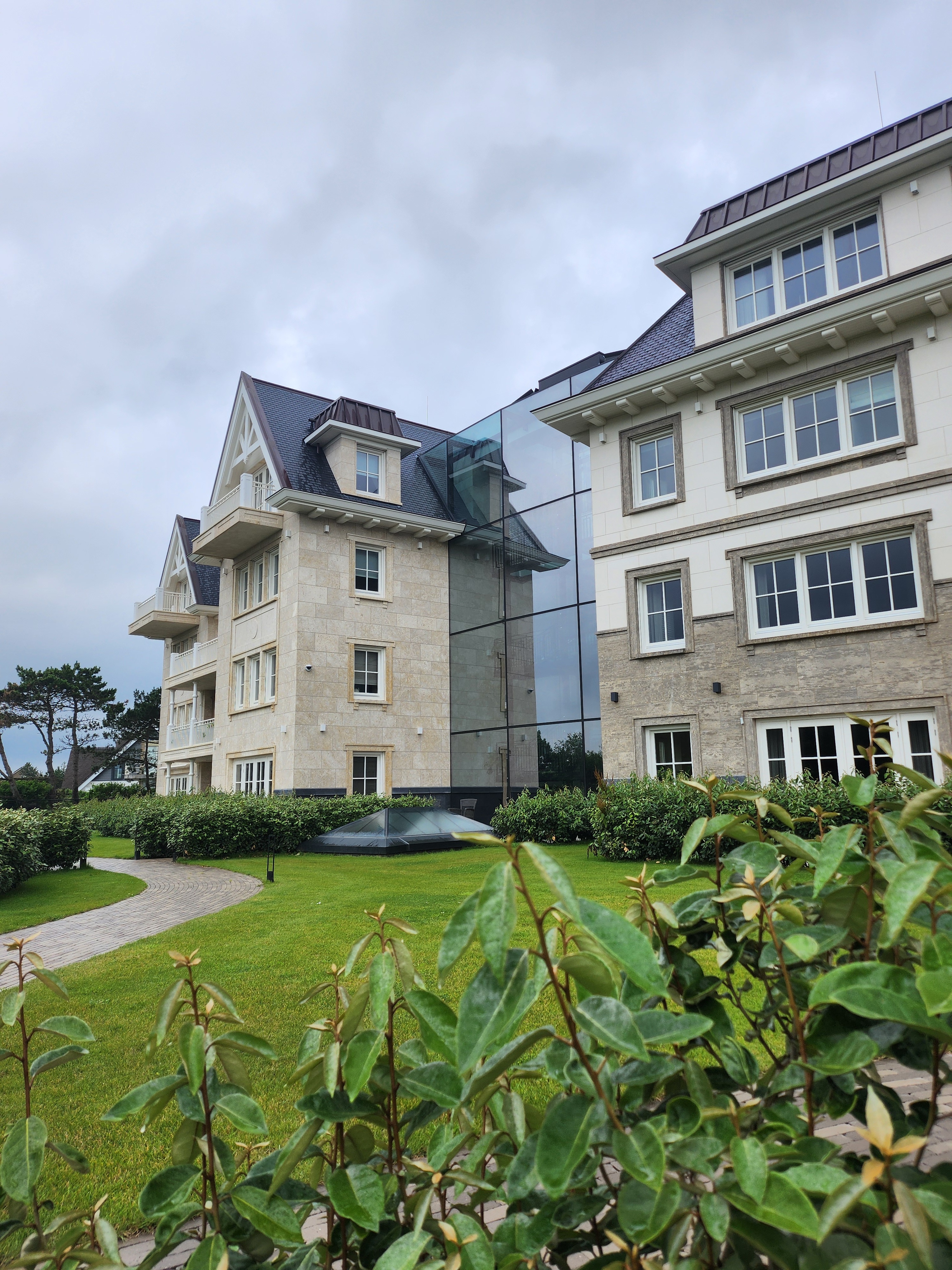

De voor- en achtergevel van de centrale verbinding zijn uitgevoerd als sterk transparante glasgevels. Het beglazingssysteem is zoveel mogelijk geïntegreerd in de achterliggende constructie, zodat de hoeveelheid zichtbare profielen beperkt blijft.
De isolatieglaspanelen zijn semi-structureel uitgevoerd. Subtiele stalen druk- en trekstaven koppelen de gevel aan vloeren en kolommen en zorgen voor de benodigde stabiliteit zonder het transparante beeld onnodig te verstoren. Ook bouwkundige aansluitingen zijn waar mogelijk optisch doorlopend uitgewerkt.
Glazen trap met verborgen ondersteuning

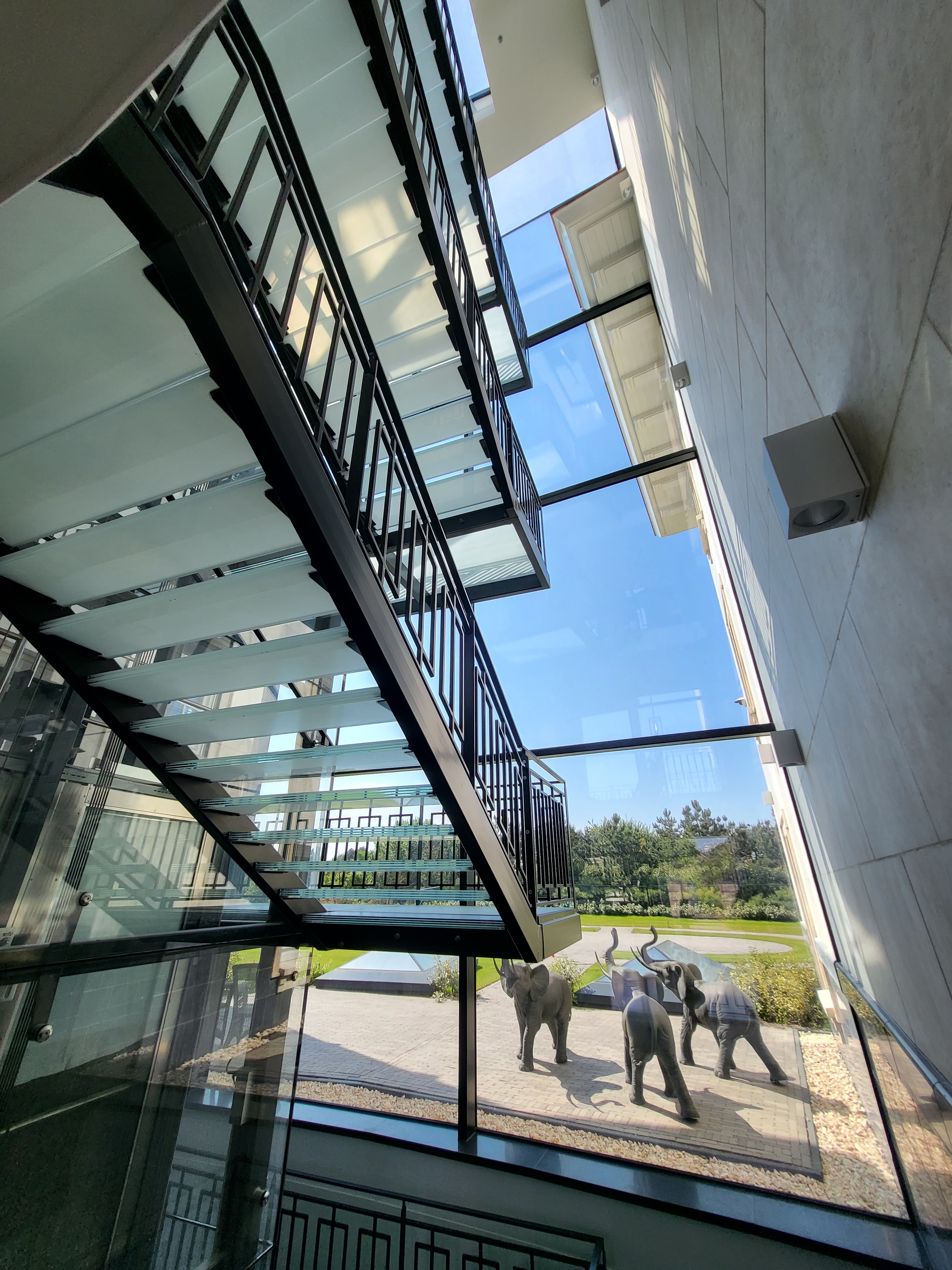

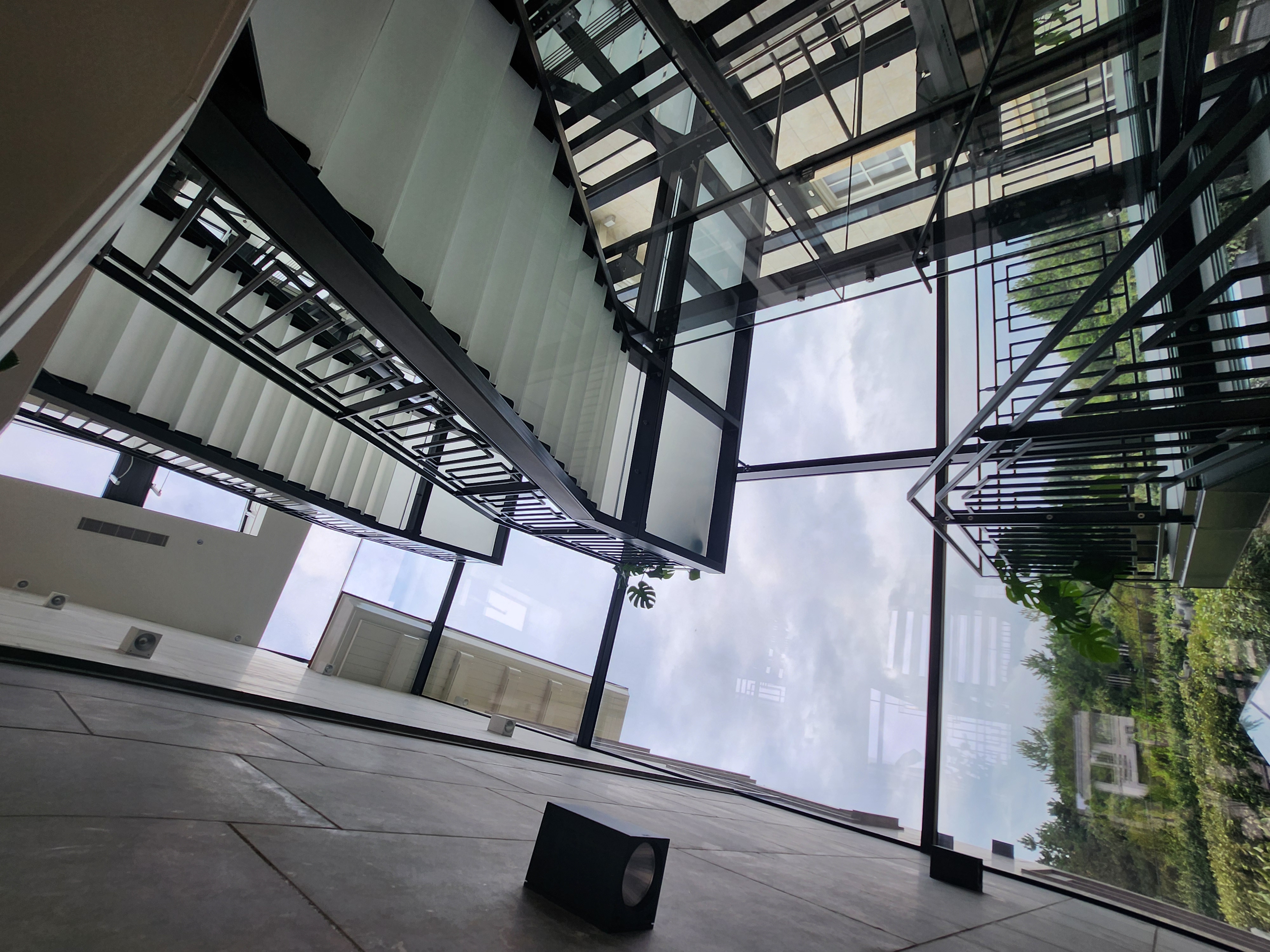

Een bijzonder onderdeel van het project is de glazen trap. De traptreden zijn opgebouwd uit vier glaslagen van 10 mm en gelamineerd met SGP. In de onderste glas laag is lokaal een uitsparing opgenomen waarin de stalen ondersteuning van de trede valt. Daardoor blijft de oplegging zoveel mogelijk aan het zicht onttrokken.
Tussen staal en glas is siliconenrubber toegepast om direct hard contact te voorkomen. Ter plaatse van de uitsparing is de glazen trede met een project specifiek lijmdetail aan de draagconstructie verbonden. De lijmverbindingen van de glazen traptreden en bordessen moesten na montage ruim de tijd krijgen om volledig uit te harden.
Zo zijn draagkracht, veiligheid en een rustig glasbeeld in één detail samengebracht.
Glazen bordessen, privacy en antislip
De glazen bordessen zijn opgebouwd uit drie glaslagen van 10 mm en gelamineerd met PVB. In zowel de traptreden als de bordessen is over het volledige oppervlak een translucente tussenlaag opgenomen. Deze beperkt de directe doorkijk van onderaf en zorgt voor privacy, zonder het lichte karakter van de trapzone weg te nemen.
Omdat beloopbaar glas van nature glad is, zijn zowel de treden als de bordessen aan de bovenzijde voorzien van een antislip zeefdruk. De glasbladen zijn uitgevoerd in ijzeroxidearm glas met gepolijste randen.

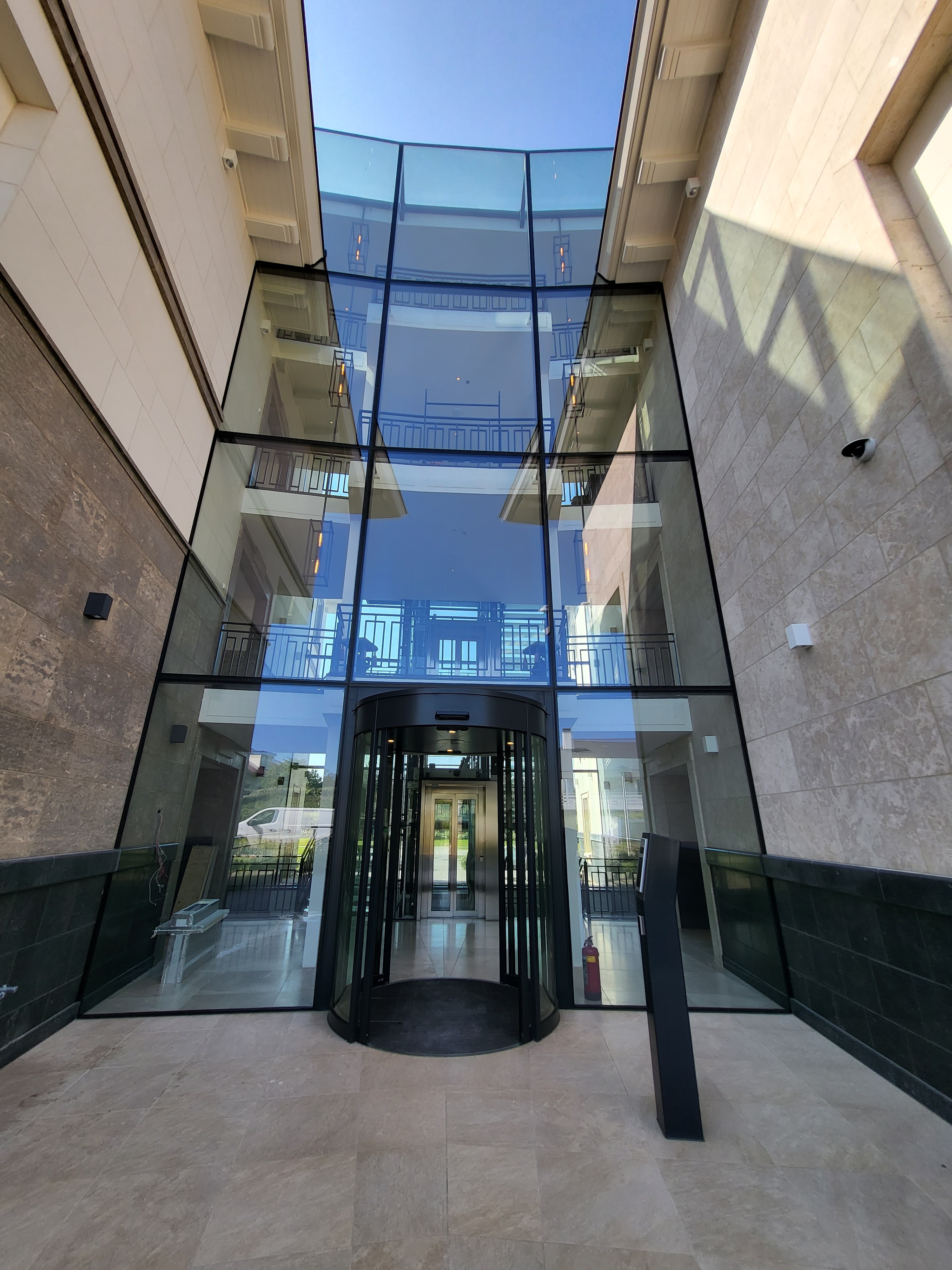

Trapleuning aan de glazen liftschacht
De glazen liftschacht zelf was constructief goed beheersbaar. Meer precisie was nodig bij de bevestiging van de trapleuning. De leuning loopt over meerdere afzonderlijke glasplaten en wordt via gaten in het glas bevestigd.
De lokale krachten uit de leuning zijn daarom meegenomen in de constructieve glasberekeningen. Ook de onderlinge toleranties tussen de glasplaten waren belangrijk: gaten en aansluitpunten moesten zeer nauwkeurig worden uitgewerkt, zodat de leuning na montage correct aansloot zonder ongewenste spanningen in het glas te veroorzaken.
Brede projectscope

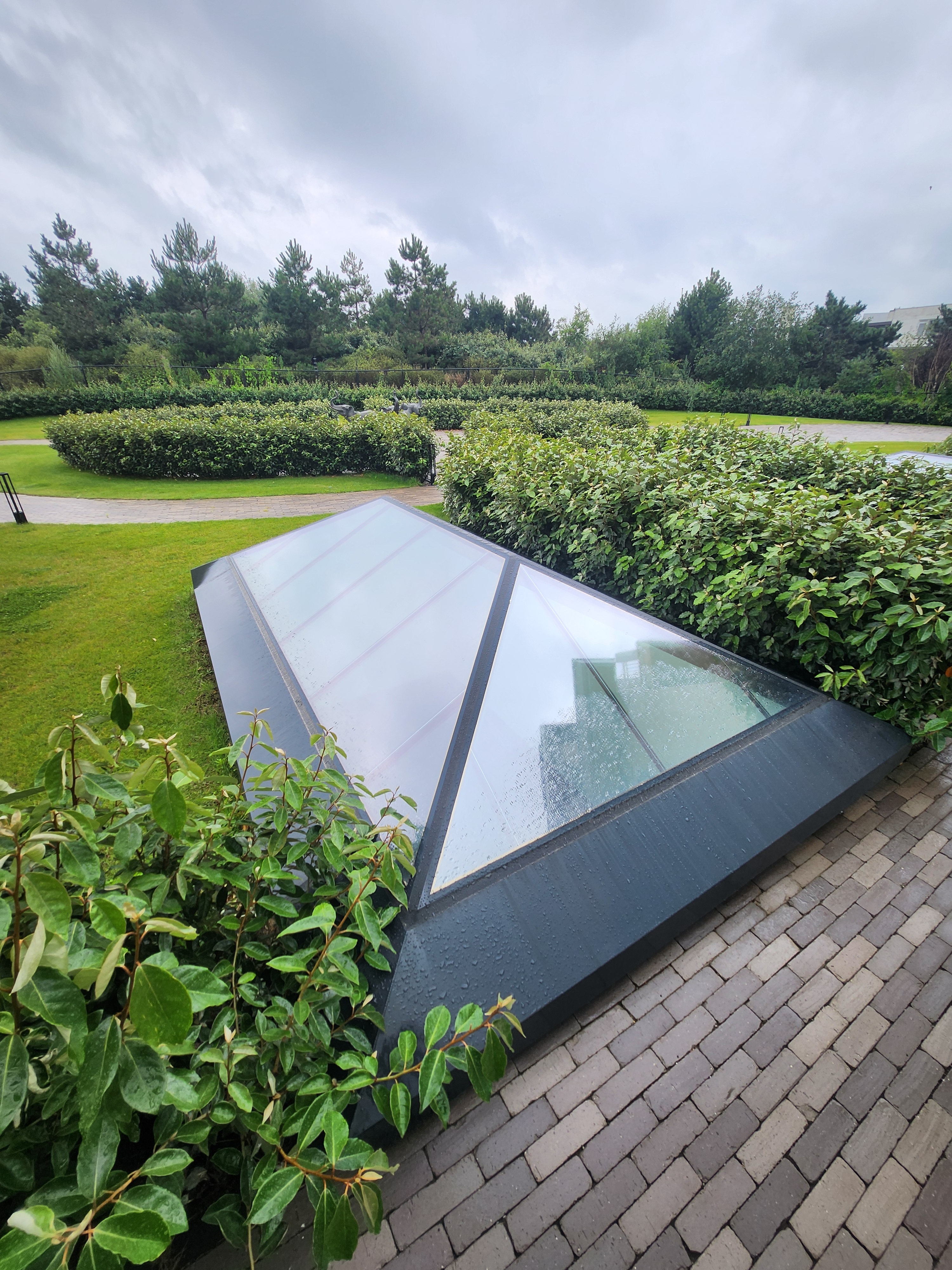

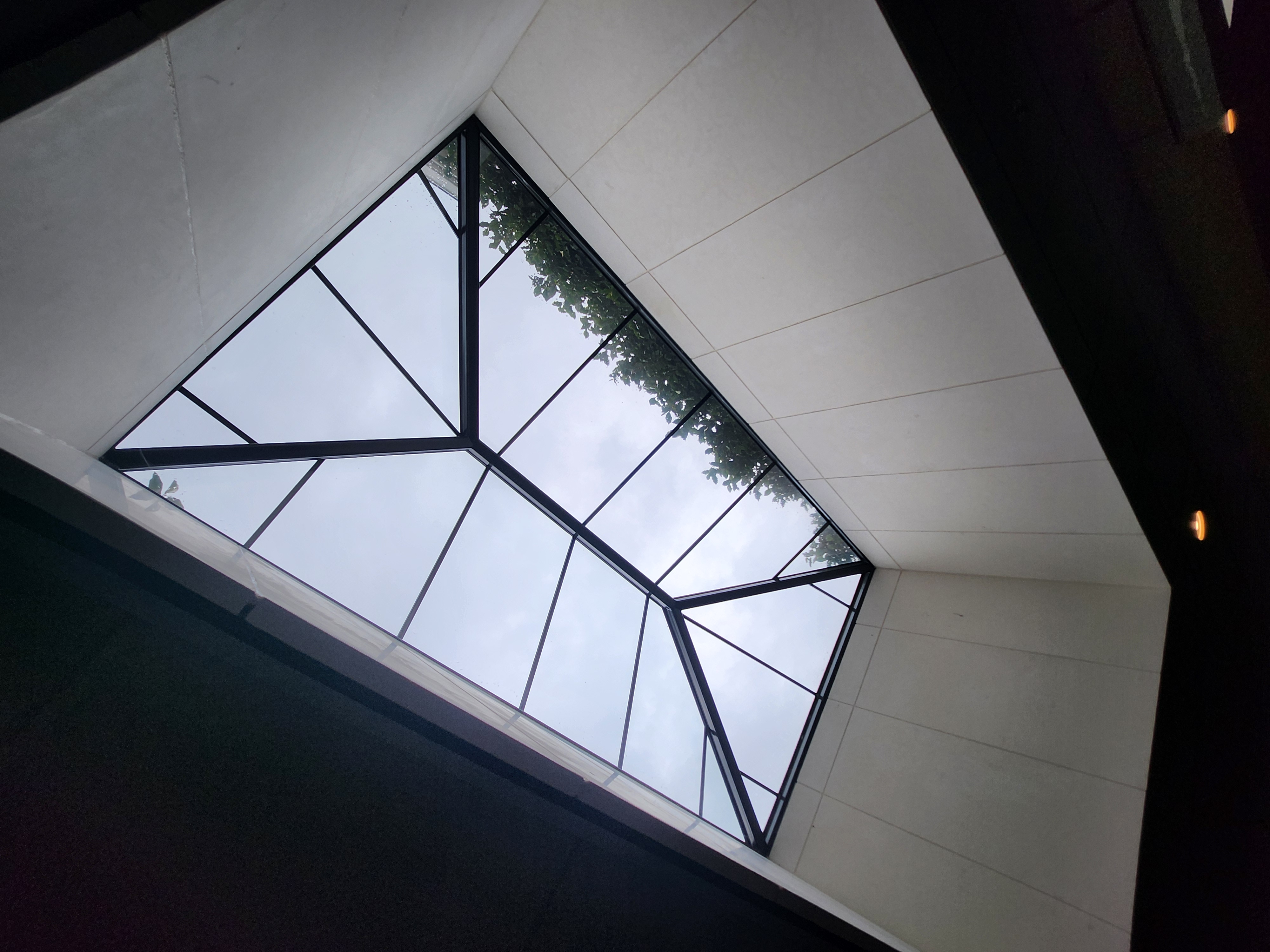

Naast de glasconstructies in het atrium realiseerde IFS diverse aanvullende projectonderdelen. In de parkeergarage zijn meerdere puien en een sluis uitgevoerd, deels brandwerend. Daarnaast zijn daklichten en solar tubes aangebracht om daglicht dieper het gebouw in te brengen.
Op de daken realiseerde IFS ook RWA-voorzieningen voor rook- en warmteafvoer. Deze kunnen tevens worden ingezet voor comfortventilatie. Daarmee omvatte de opdracht een brede combinatie van architectonisch glas, constructieve glasoplossingen, brandveiligheid, daglichtvoorzieningen en ventilatie.
Het resultaat
Residence Opduin laat zien hoe transparante architectuur kan worden doorgezet tot in de details. De glazen verbinding tussen de twee woongebouwen vormt niet alleen de entree en verkeerszone, maar ook een licht en open intermediair waarin gevel, trap, lift en balustrades als één samenhangend geheel functioneren.
Juist in de minder zichtbare details - van de verborgen ondersteuning van de glazen traptreden tot de project specifieke glaskeuze en de nauwkeurige bevestiging van de leuning aan de liftschacht - zit de technische uitwerking die nodig is om het architectonische beeld daadwerkelijk mogelijk te maken.
