Entree Rijnstate Arnhem
De opgave
GAF Architecten ontwierp een lichte, transparante entree waarin glas, hout en staal als één geheel samenkomen. De grote glasvlakken moesten het open karakter versterken en met zo min mogelijk zichtbare constructie worden uitgevoerd.
De bovenliggende dakconstructie kan bewegen onder invloed van onder meer wind- en sneeuwbelasting. Deze bewegingen mochten niet als axiale krachten in het isolatieglas en de glazen kolommen terechtkomen. Tegelijkertijd moest de gevel stabiel, winddicht en waterdicht blijven.
Ook de bevestigingen ter plaatse van de houten kolommen en glasvinnen, de drie deurportalen en de aansluiting op de bestaande bouw vroegen om projectspecifieke oplossingen.
Onze aanpak
IFS werd vroeg door de architect benaderd en zette glas- en geveltechnische kennis in om het gewenste beeld realiseerbaar te maken. We adviseerden over de beglazing, glazen kolommen, bevestigingen, bewegingsmogelijkheden en aansluitingen.

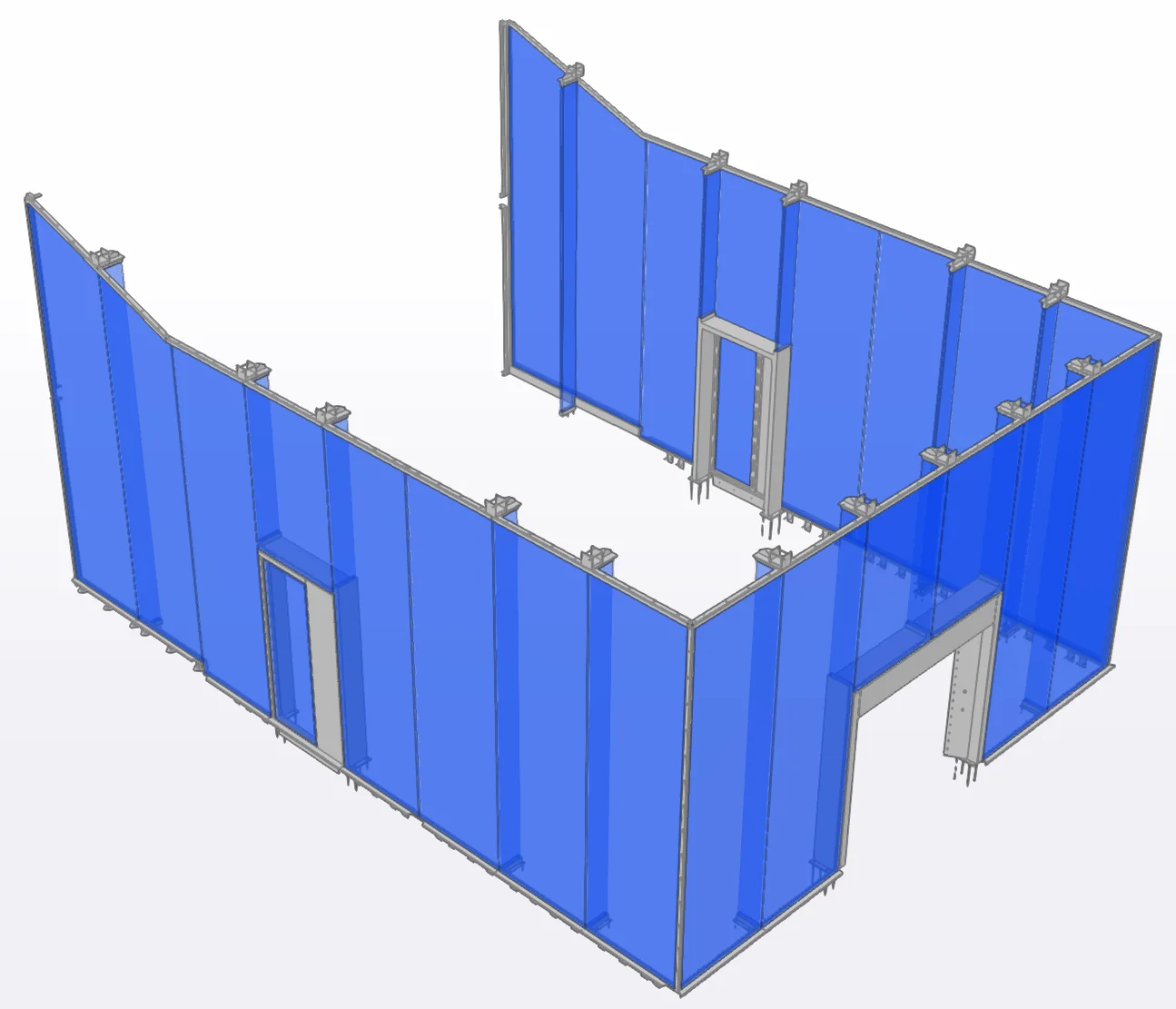

Na opdracht namen we de volledige verantwoordelijkheid voor de constructieve berekeningen, de engineering, levering en montage van alle glas- en geveltechnische onderdelen van de entree. Het volledige systeem is in 3D uitgewerkt, zodat glas, vattingen, deurportalen en aansluitingen vooraf als één geheel konden worden afgestemd.
De bestaande situatie is op locatie ingemeten. Met een projectspecifiek overgangsprofiel is de koppeling tussen het nieuwe entreepaviljoen en het bestaande ziekenhuis technisch en visueel uitgewerkt.
"De architect bepaalt het beeld. IFS zorgt dat het technisch klopt en gebouwd kan worden."
Techniek en uitwerking
Beweging opnemen zonder het gevelbeeld te verstoren

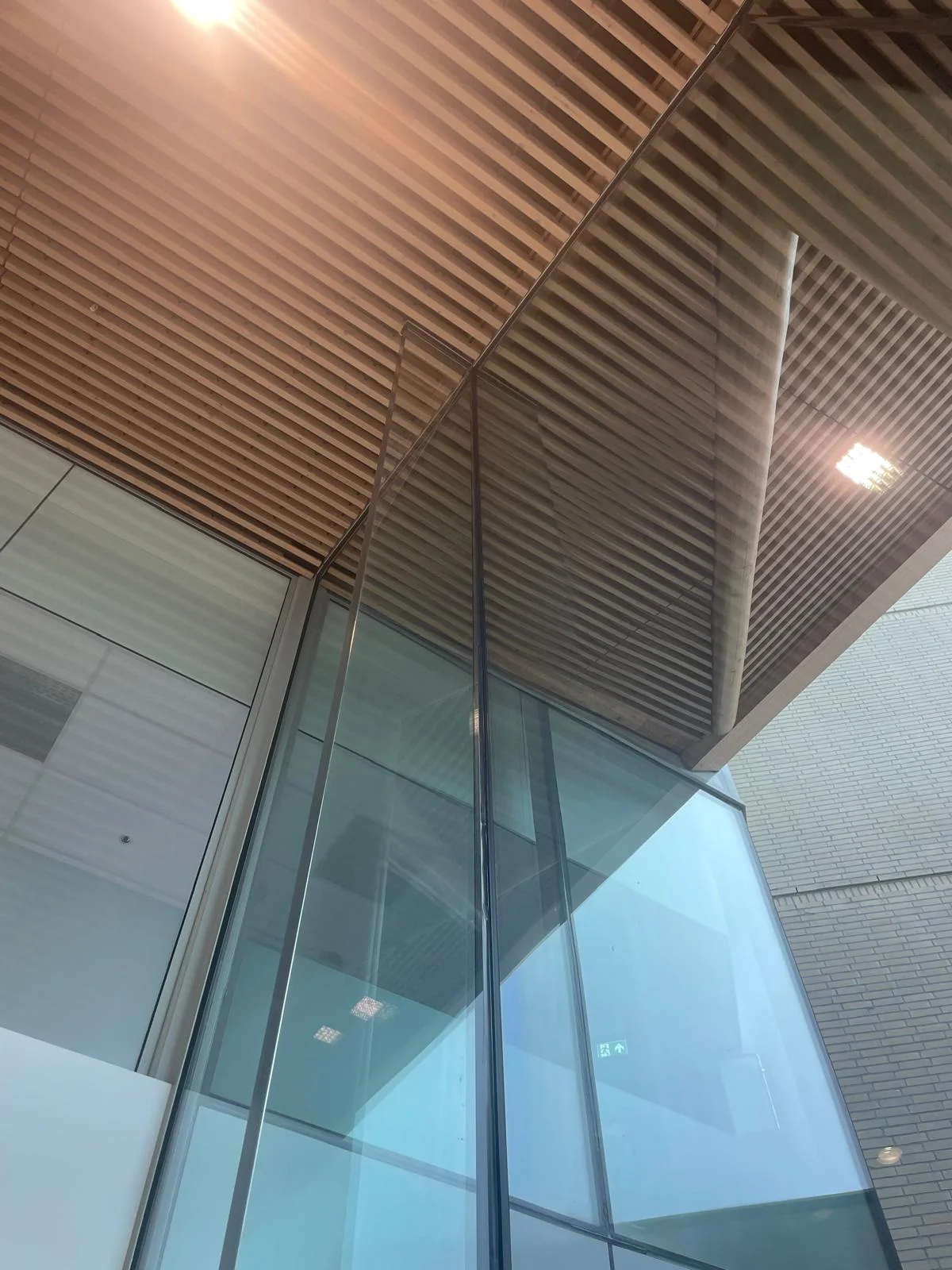

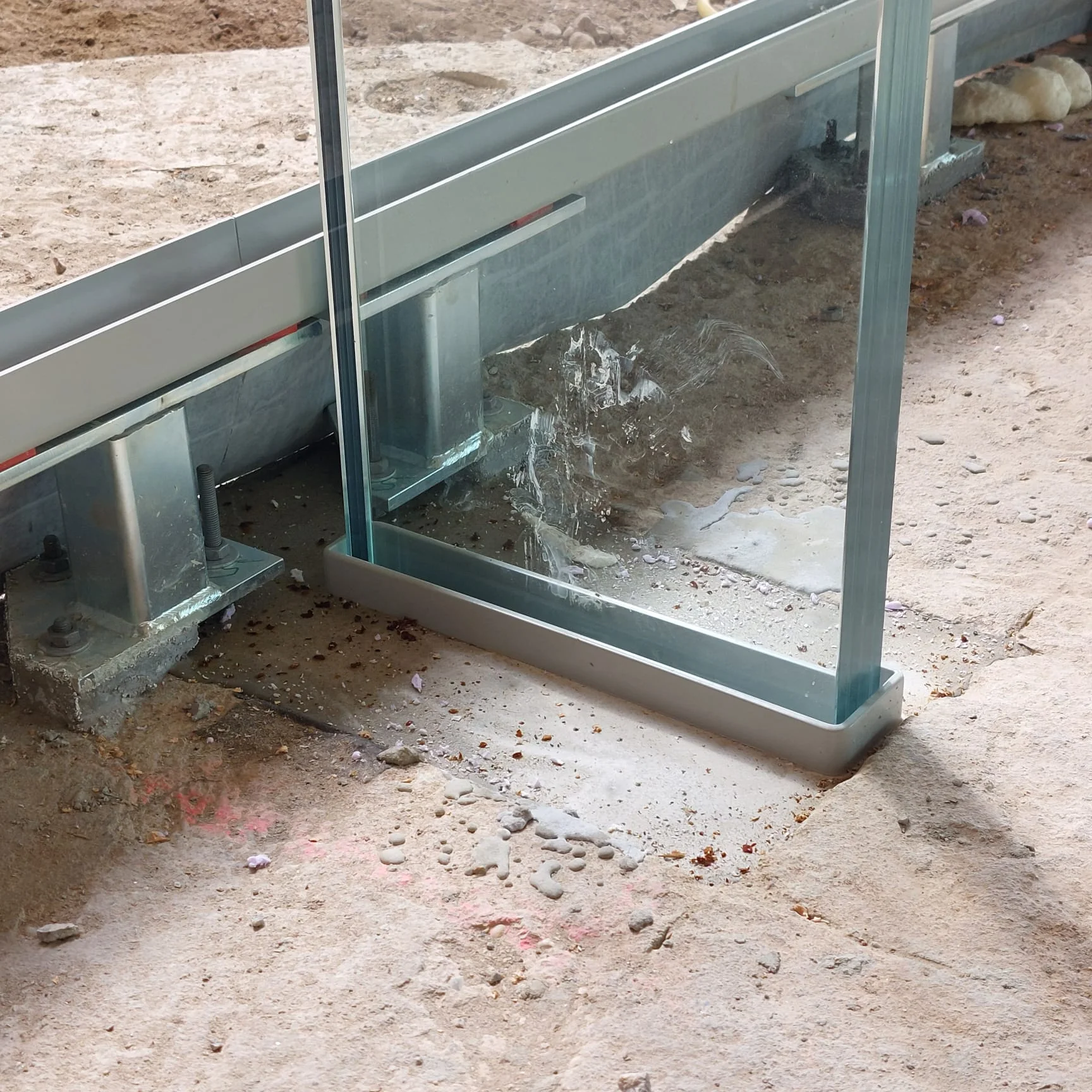

De gevelruiten zijn met een constructieve lijmverbinding aan de glazen kolommen bevestigd. Binnen de projectspecifieke glasvattingen is verticale bewegingsruimte opgenomen, zodat vervormingen van de dakconstructie niet als ongewenste axiale belastingen in het glas terechtkomen. De exacte detailoplossing blijft bewust buiten de projectpublicatie.
22 isolatieruiten en 15 glazen kolommen
De grootste isolatieruit meet circa 1,7 bij 6,9 meter en weegt ongeveer 1.000 kilogram. De grootste glazen kolom is circa 0,35 bij 6,9 meter groot en weegt ongeveer 300 kilogram. De overige afmetingen en gewichten variëren per positie in de gevel.
De glazen kolommen zijn opgebouwd uit vier lagen van 12 millimeter halfgehard Low Iron-glas met extra heldere PVB. De zichtzijde is gepolijst. Het isolatieglas bestaat uit gelaagde binnen- en buitenbladen, een 16 millimeter argongevulde spouw en een Low-E-coating voor HR++-prestaties.
Slim sturen op glasformaten en kosten
In het oorspronkelijke ontwerp kwamen veel glaselementen enkele centimeters boven de veelgebruikte productiemaat van circa zes meter uit. IFS maakte vroeg inzichtelijk dat dit tot aanzienlijke toeslagen zou leiden. Door het grootste deel van de gevel beperkt te verlagen, konden de meeste ruiten en glasvinnen binnen het gunstigere formaat worden geproduceerd zonder het ontwerpbeeld wezenlijk te veranderen.

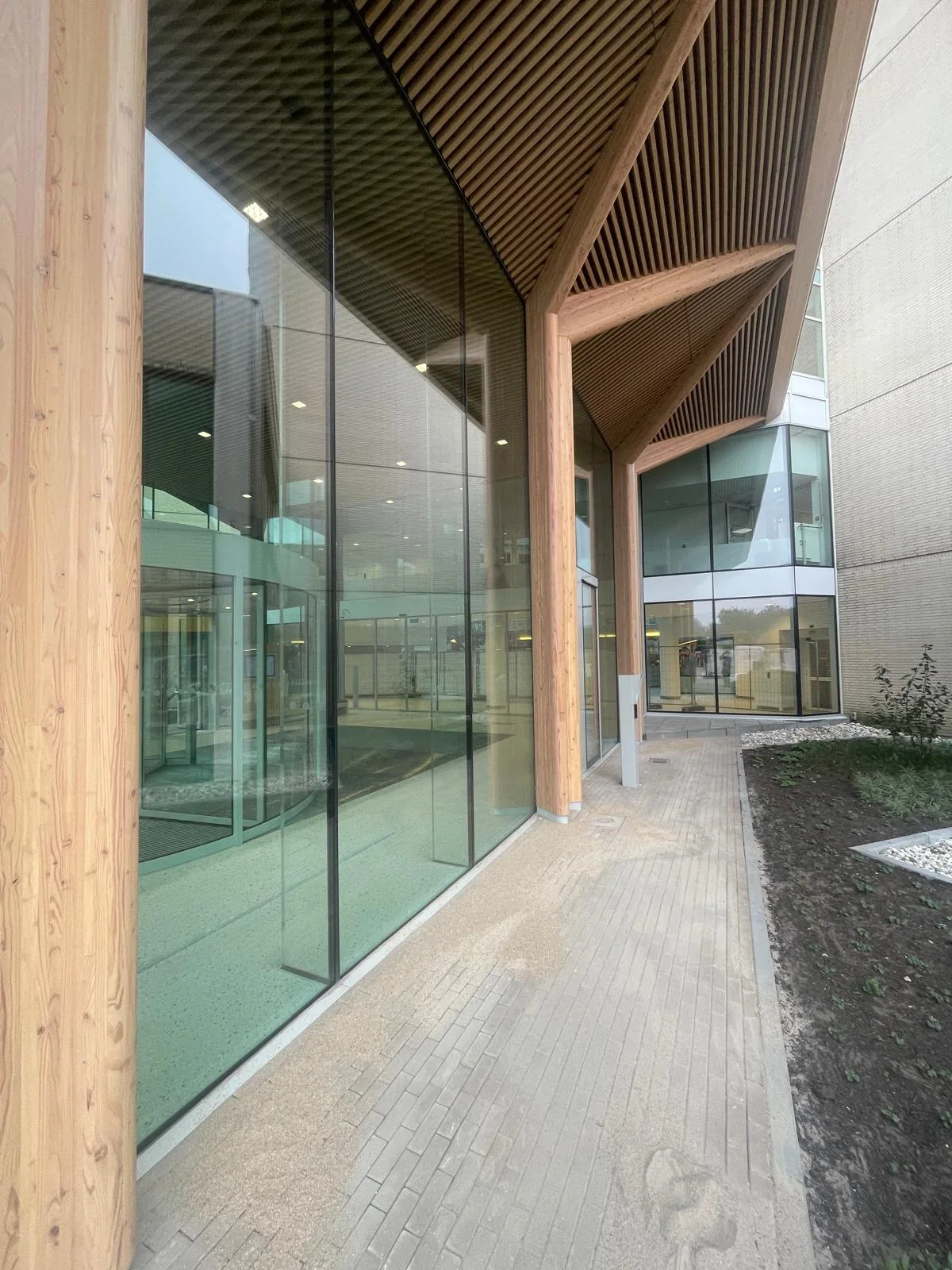

Richting de aansluiting met de bestaande bouw loopt de gevelhoogte op. Daar zijn vier isolatieruiten en twee glasvinnen langer dan zes meter uitgevoerd, met een maximale hoogte van circa 6,9 meter.
Scherpkantige deurportalen
IFS realiseerde drie stalen portalen: twee voor loopdeuren en één voor de tourniquet. Omdat standaard handelskokers niet de juiste maatvoering en scherpe hoeken boden, zijn de profielen projectspecifiek uit staalplaat samengesteld. Het aluminium plaat- en zetwerk en de portalen zijn afgewerkt in RAL 7038 met een glansgraad van circa 70%.
Het deurglas van de loopdeuren heeft aan alle zijden een overstek. Vanaf buiten valt het glas voor de deurprofielen langs, waardoor ook de deuren zo veel mogelijk onderdeel blijven van het egale glazen gevelbeeld.
Montage onder de dakrand

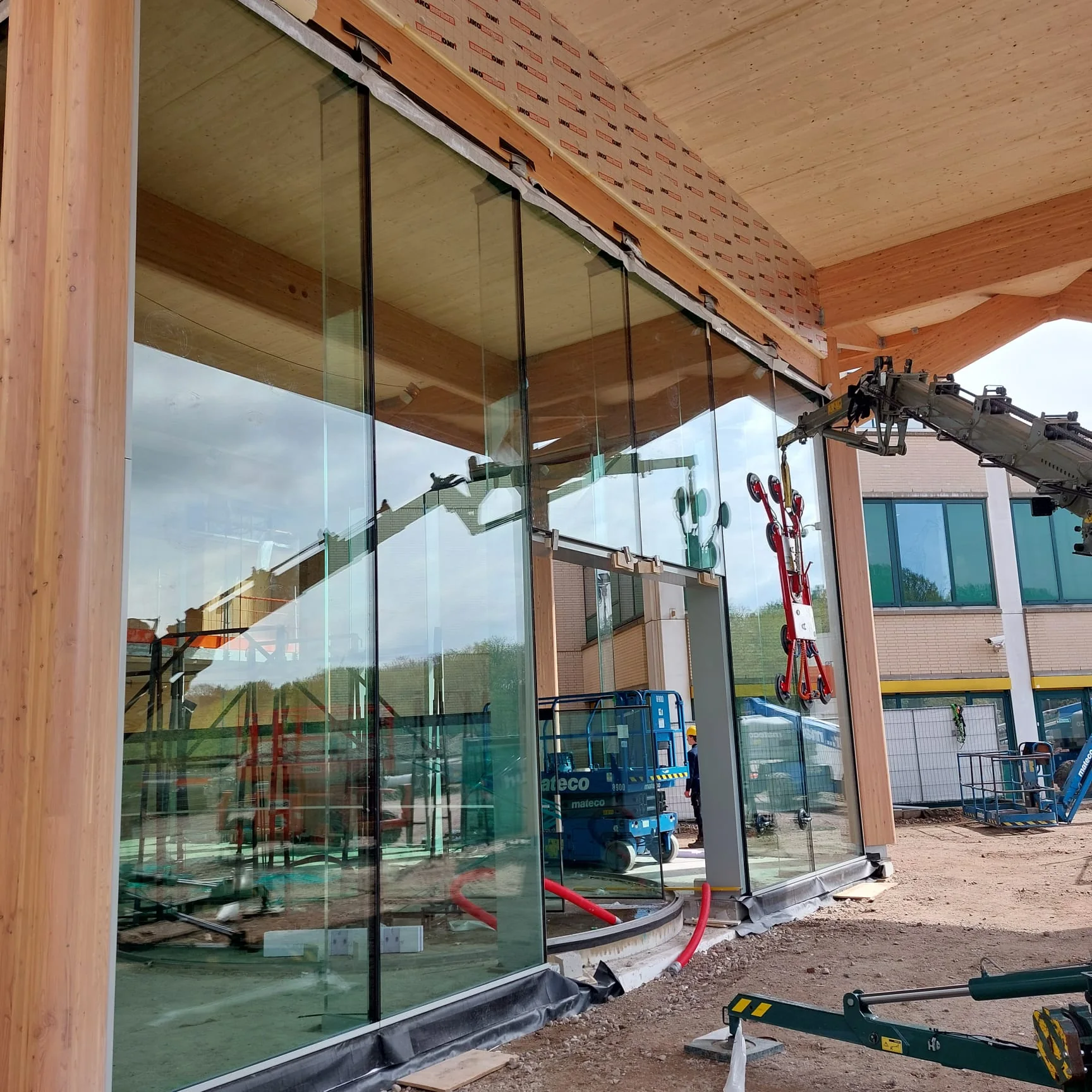

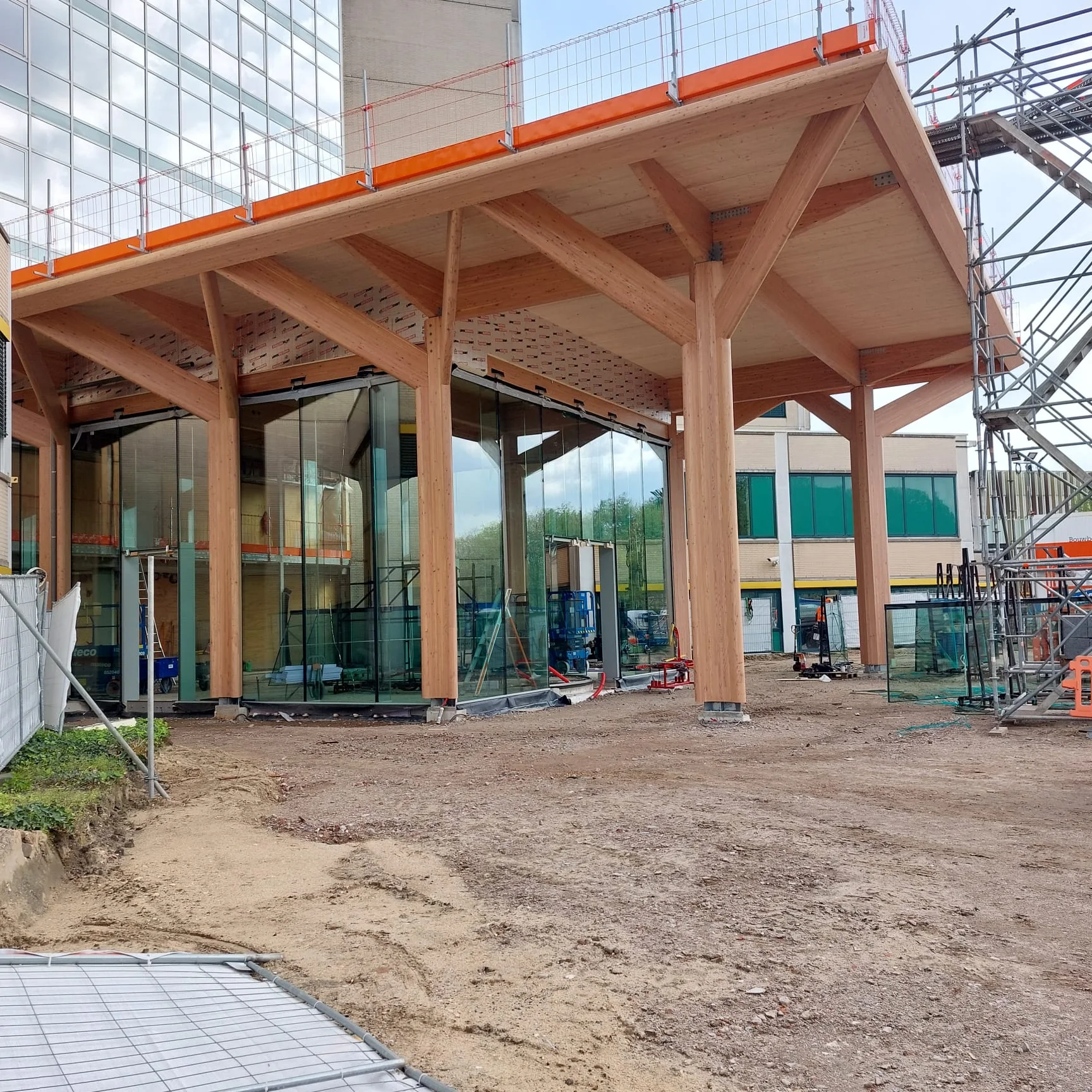

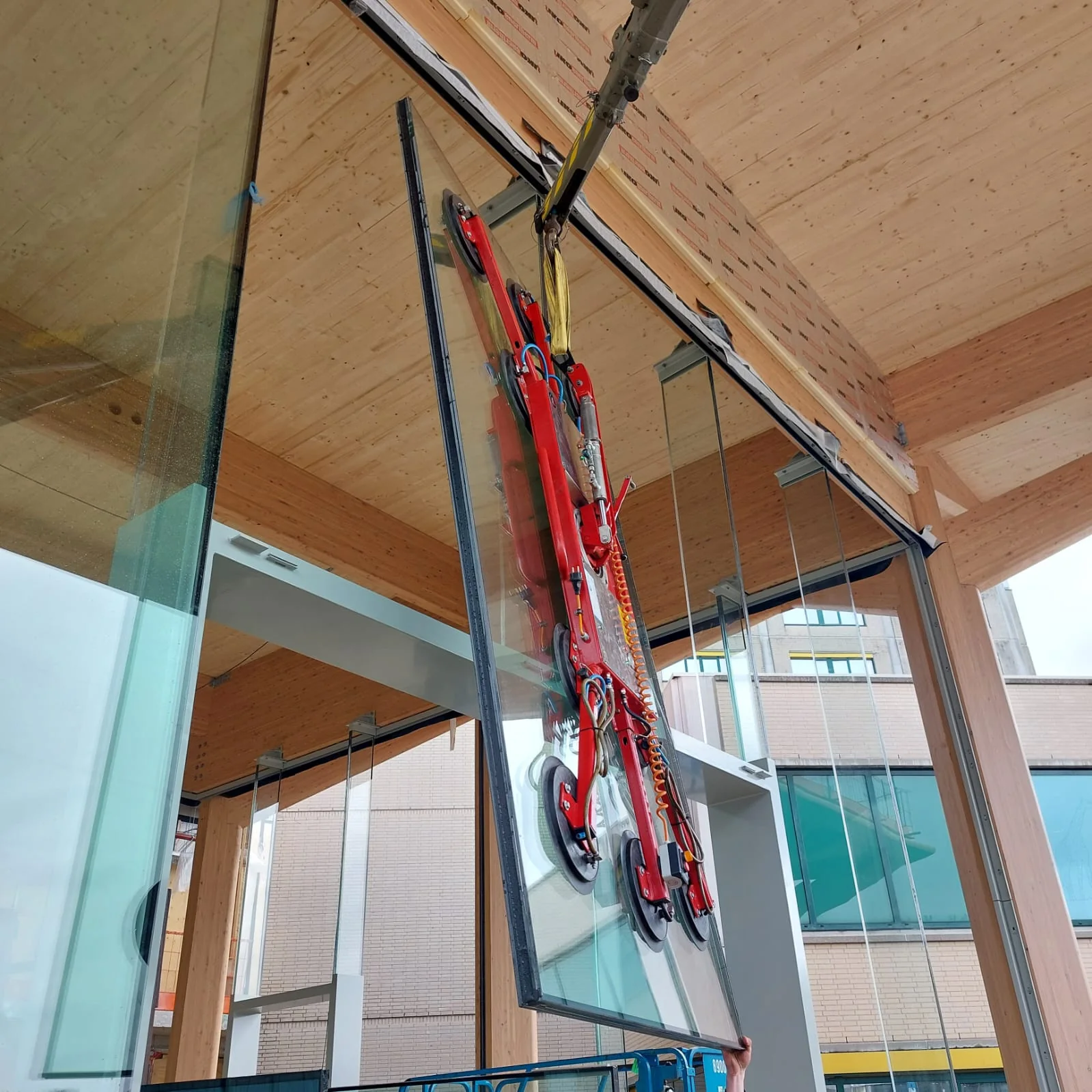

De uitvoering was goed bereikbaar. Bij het plaatsen van de grootste ruiten beperkte de overstekende dakrand de manoeuvreerruimte. Door de vacuümheffer lager op de ruit te positioneren, konden de panelen gecontroleerd onder de dakrand worden gebracht.
Het resultaat

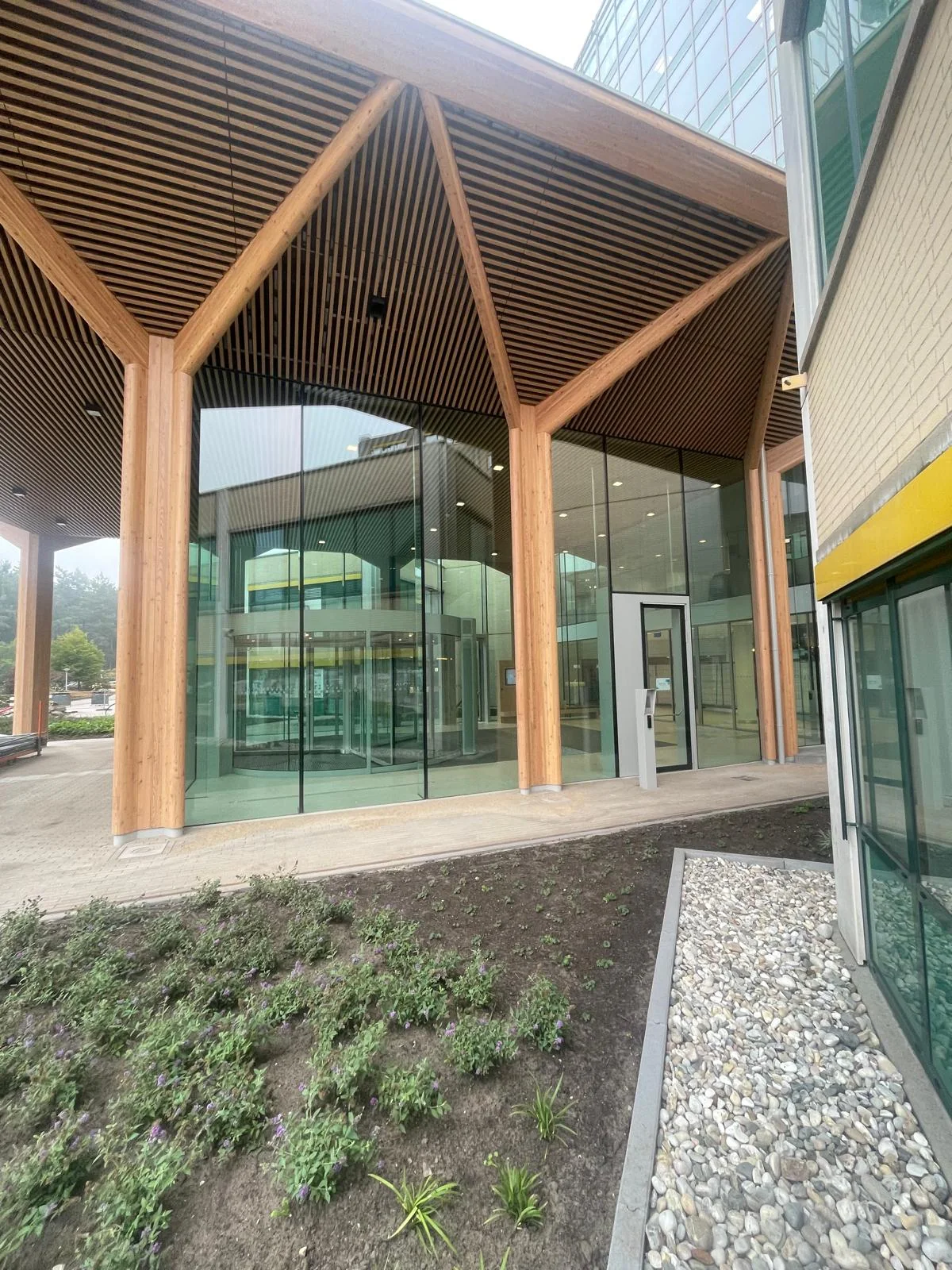

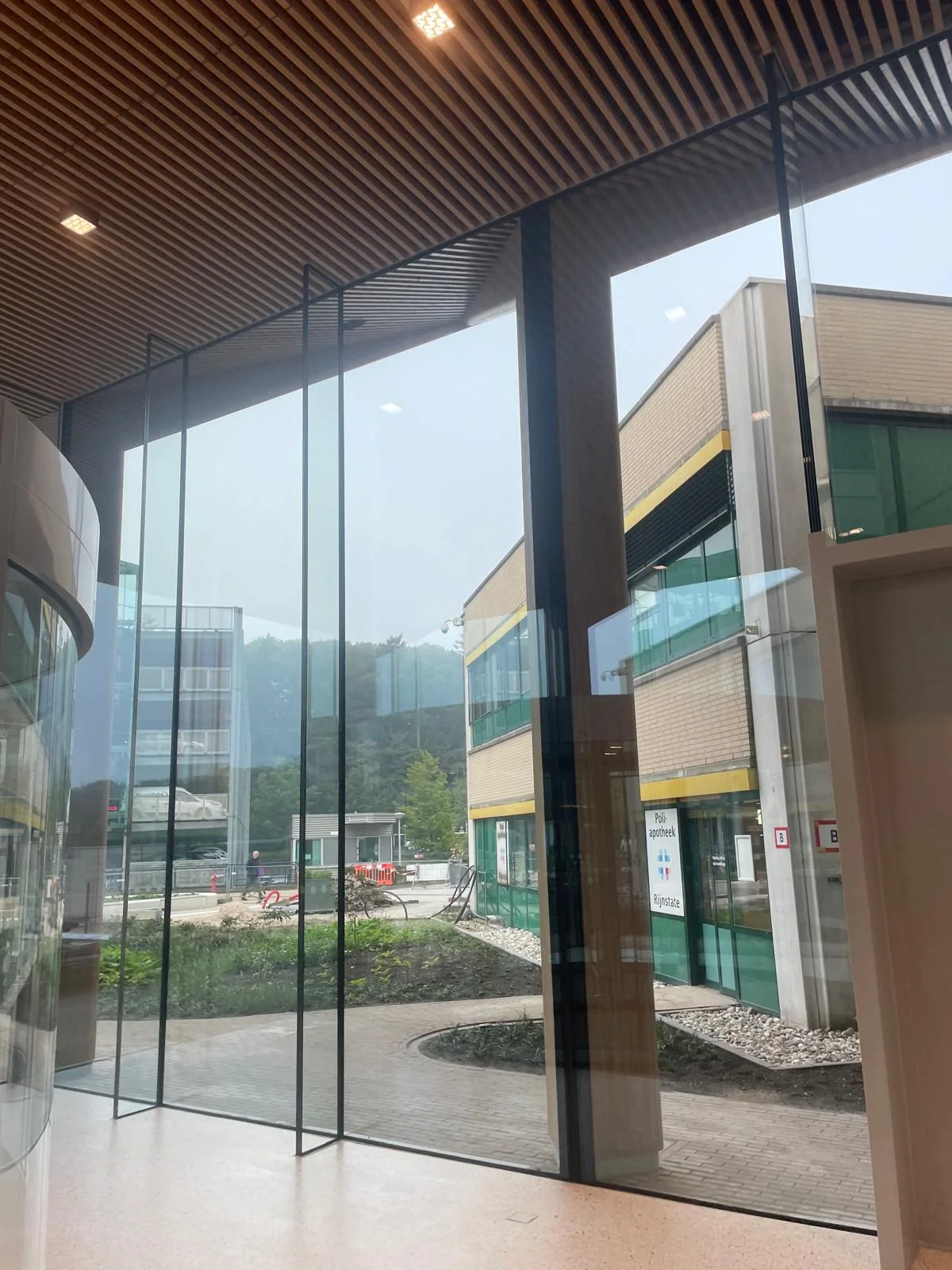

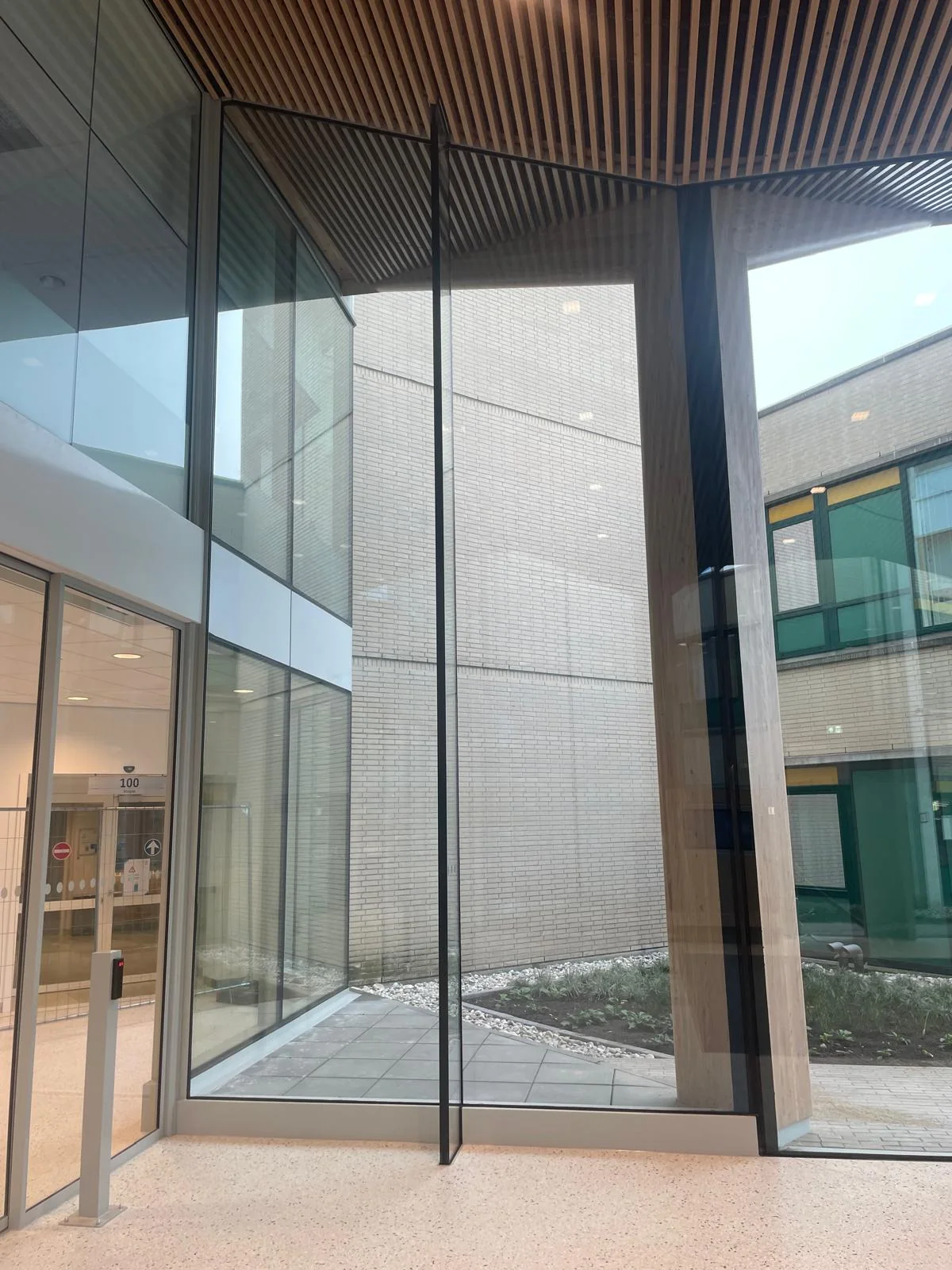

De nieuwe entree heeft een open en transparante uitstraling. De hoge glasvlakken sluiten aan op het ritme van de houten draagconstructie, terwijl de glazen kolommen de noodzakelijke windbelastingen opnemen zonder het gevelbeeld zwaar te maken.
Ook de loopdeuren, tourniquet en aansluiting op de bestaande bouw zijn zorgvuldig in het gevelbeeld opgenomen. De techniek is integraal uitgewerkt, maar blijft visueel terughoudend.
Zo bleef de architectonische ambitie van GAF Architecten overeind en ontstond een gevel die technisch complex is in de uitwerking, maar rustig en vanzelfsprekend oogt in het eindresultaat.
