Golvende glasgevel Nieuwendijk Amsterdam
De opgave
De architectonische opgave was helder: een golvende glazen gevel waarin holle en bolle vormen ogenschijnlijk naadloos in elkaar overlopen.
De technische uitwerking was aanzienlijk complexer. Het glas had een kleine buigstraal en moest bovendien schuin worden uitgevoerd. Daardoor moesten vorm, maatvoering, staalconstructie, bevestiging en aansluitdetails zeer nauwkeurig op elkaar worden afgestemd.
De uitdaging lag niet alleen in het afzonderlijk realiseren van de gebogen onderdelen, maar vooral in het samenbrengen ervan tot één rustig en overtuigend gevelbeeld.
Onze aanpak
IFS werkte de complexe gevel uit als één samenhangend geheel van glas, staal en aansluitdetails. De hol en bol gebogen ruiten, de vormvolgende staalconstructie, de klem- en deklijsten, de entree en het sierhekwerk zijn daarbij nauwkeurig op elkaar afgestemd.
De staalconstructie is opgebouwd uit kokers van vormgesneden plaatstaal, zodat de contouren van het glas exact konden worden gevolgd. Ook de klem- en deklijsten zijn in de vorm van de beglazing gewalst. Door alle onderdelen integraal te engineeren, konden de verschillende rondingen en schuine glasvlakken samenkomen in één vloeiende gevel.
Techniek en uitwerking
Hol en bol gebogen beglazing

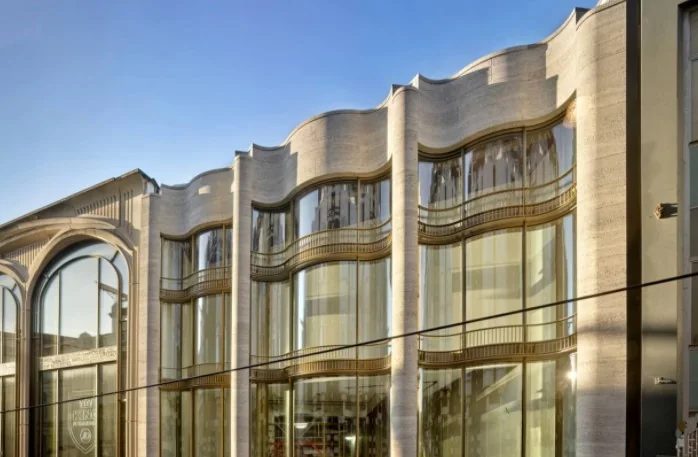

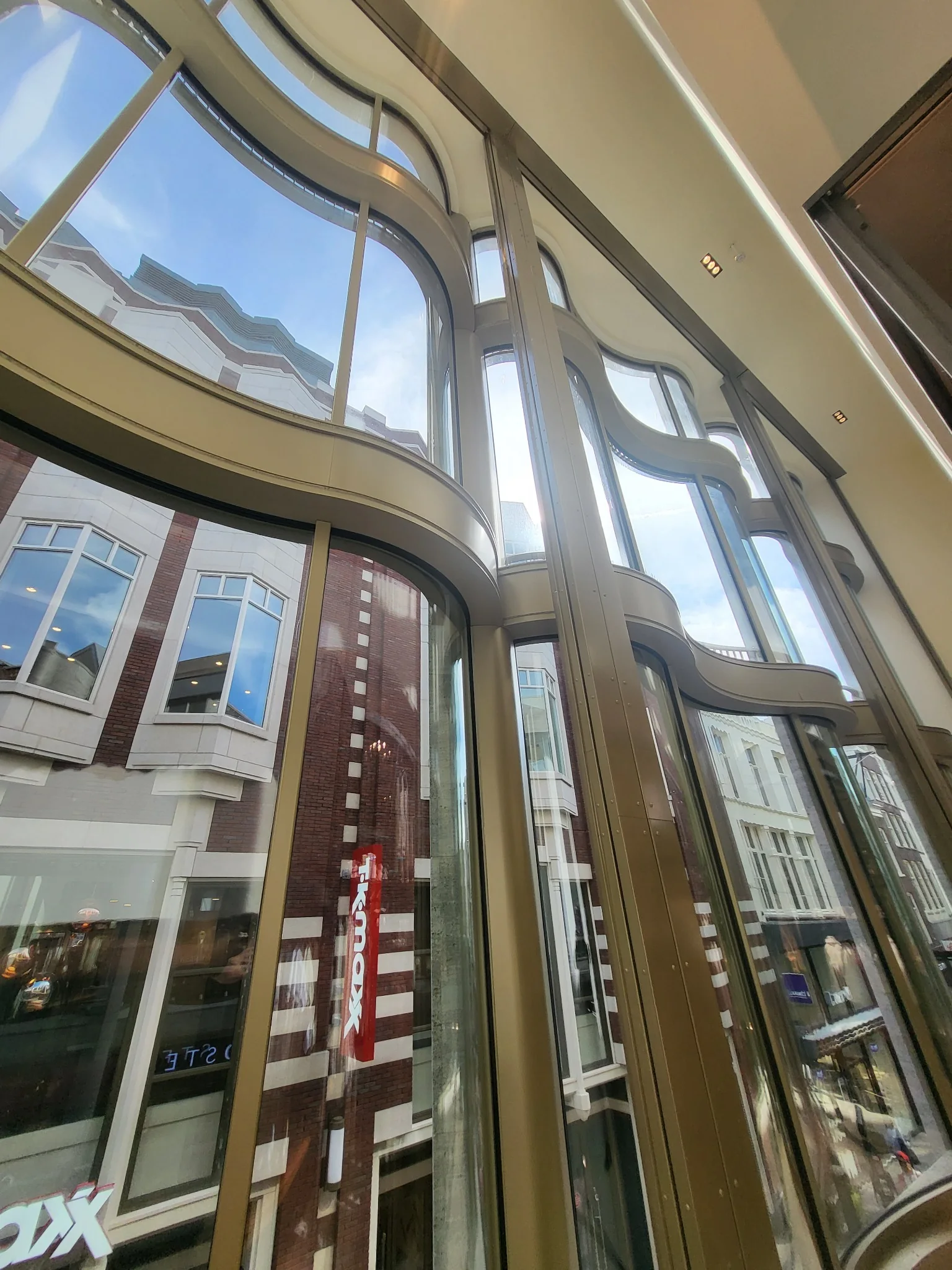

De gevel is uitgevoerd met hol en bol gebogen isolatieglas. De verschillende glasvormen moesten visueel vloeiend in elkaar overlopen, zodat één doorgaande gevelbeweging ontstaat.
Dat vroeg om een zeer nauwkeurige afstemming van de glasmaatvoering. De ruiten hadden een relatief kleine buigstraal en waren daarnaast schuin uitgevoerd. Hierdoor moesten kromming, positie en aansluitingen per ruit zorgvuldig worden bepaald.
Vormvolgende staalconstructie en glasbevestiging

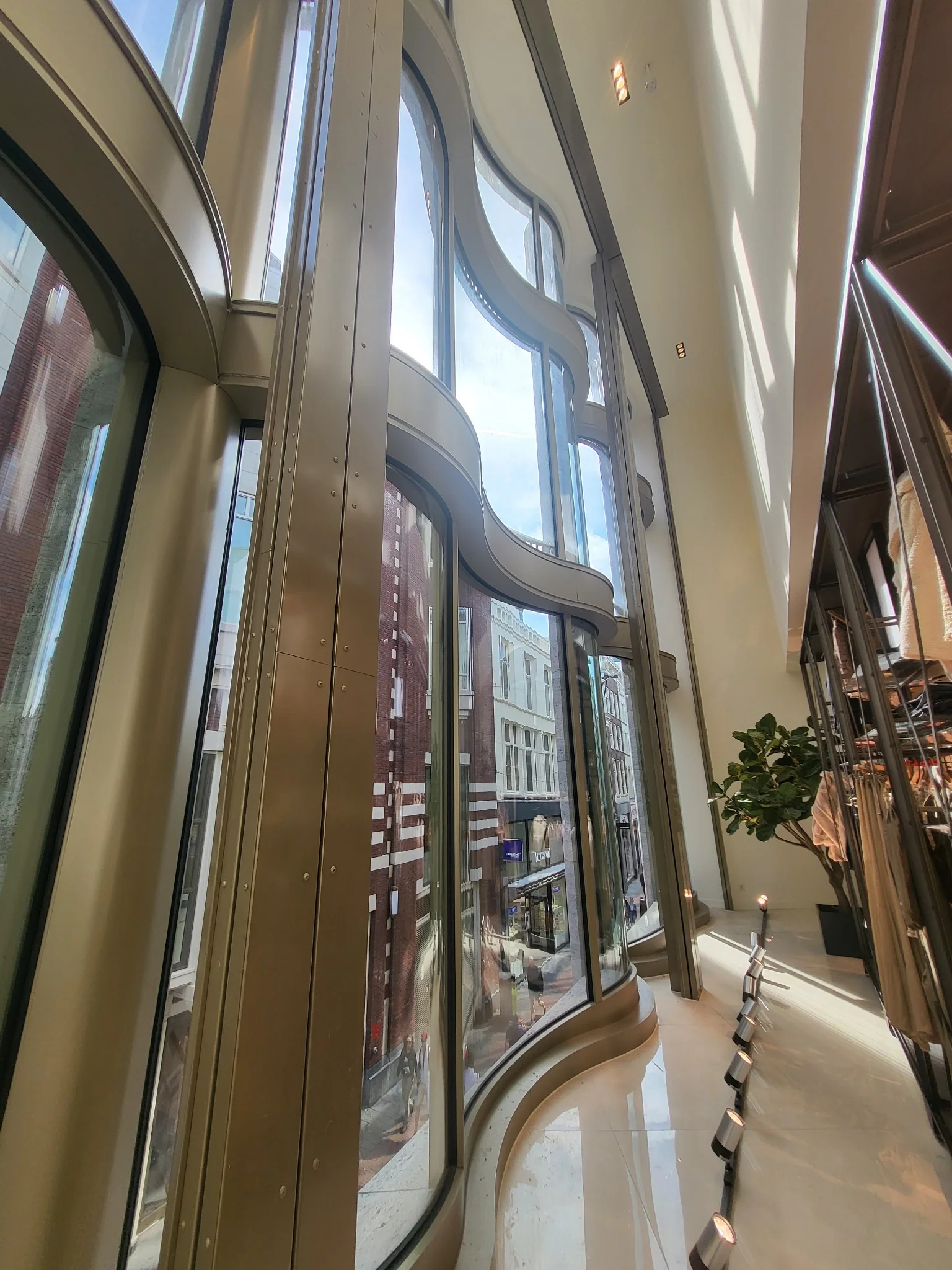

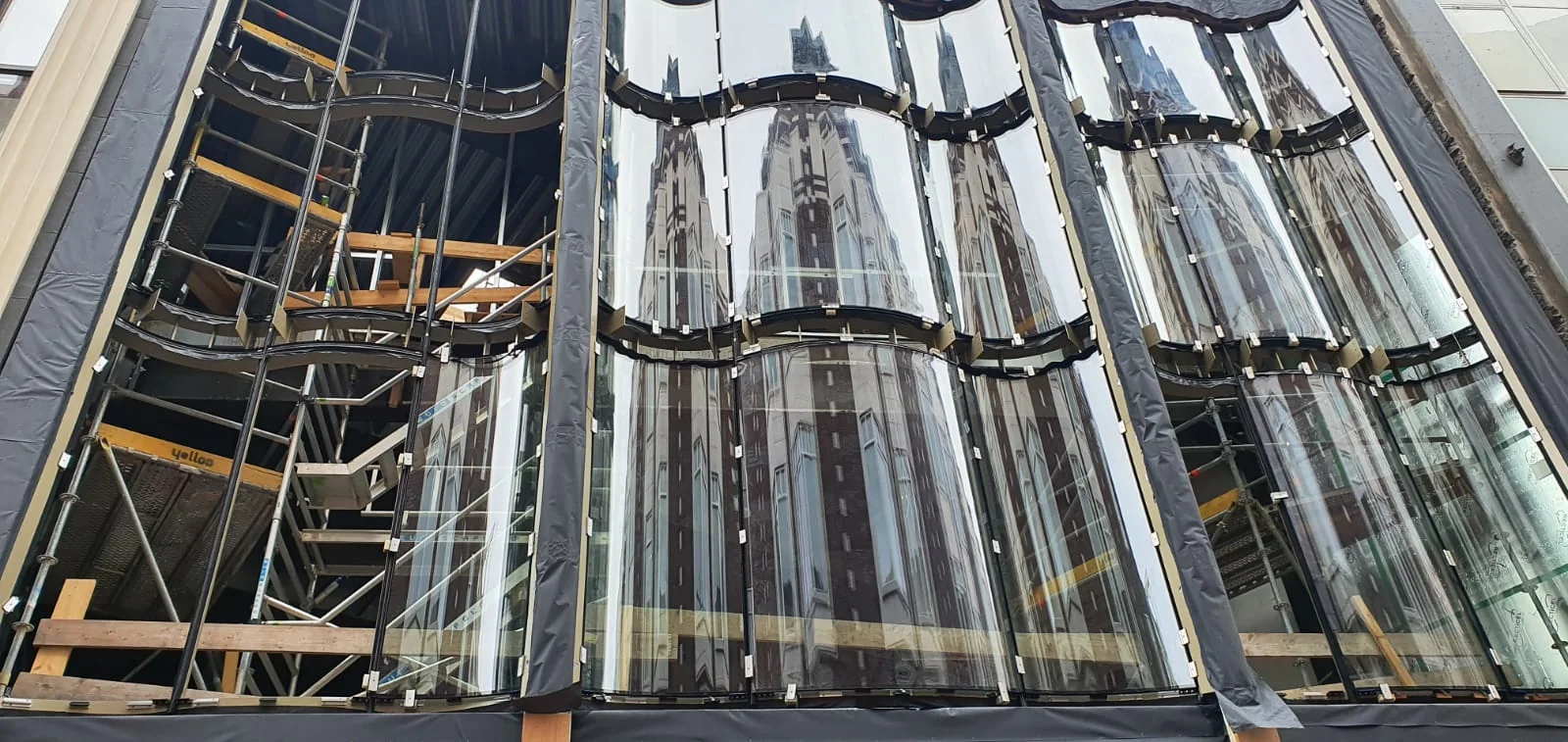

Achter de gebogen beglazing is een staalconstructie toegepast die de contouren van de gevel nauwkeurig volgt. De dragende kokers zijn samengesteld uit vormgesneden staalplaten, zodat zowel de holle als bolle lijnen van het glas konden worden gevolgd.

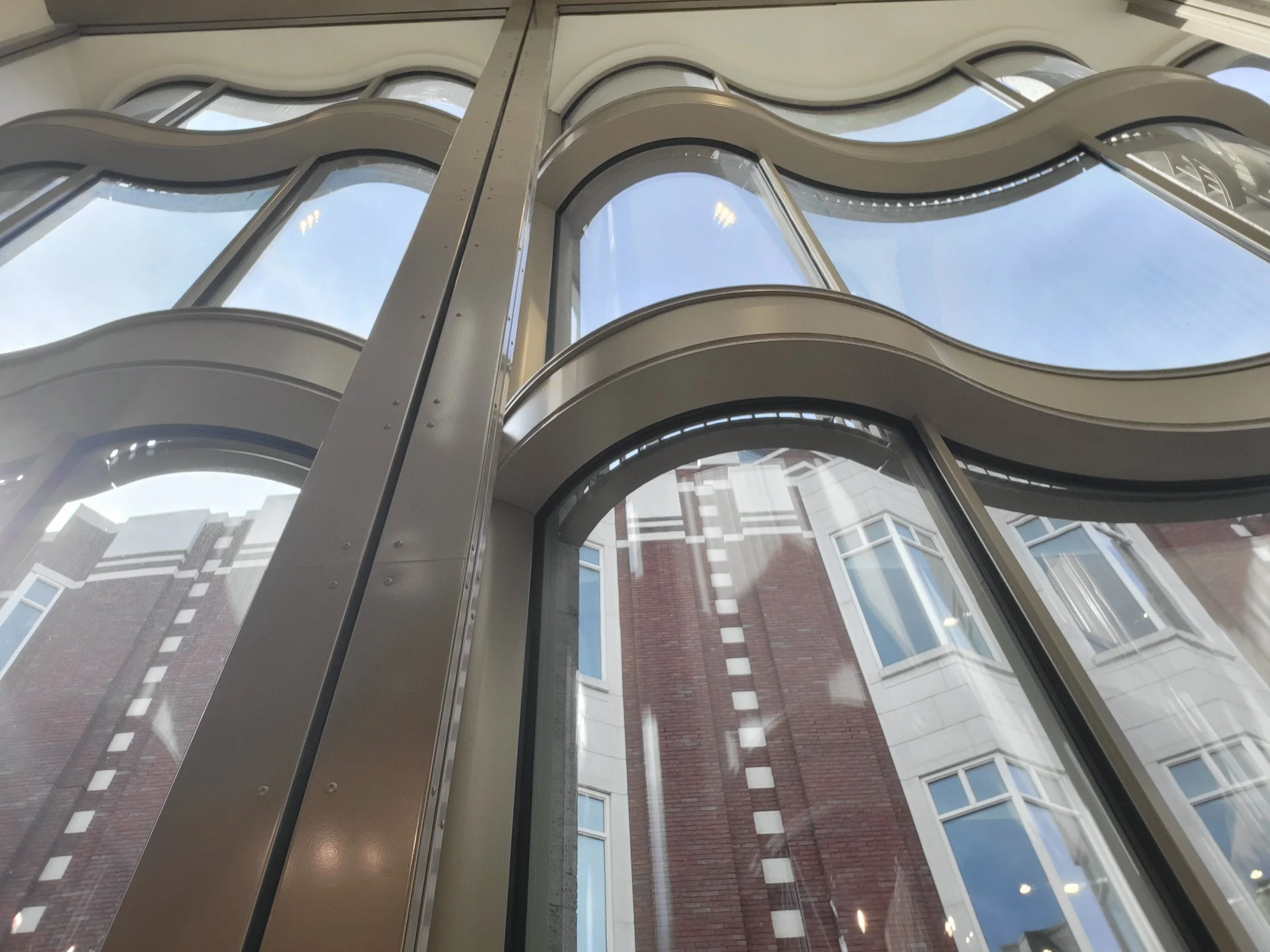

De ruiten zijn met klem- en deklijsten bevestigd. Ook deze profielen zijn in de vorm van het glas gewalst. Zo sluiten staalconstructie, bevestiging en beglazing nauwkeurig op elkaar aan.
Toegangspartij en sierhekwerk

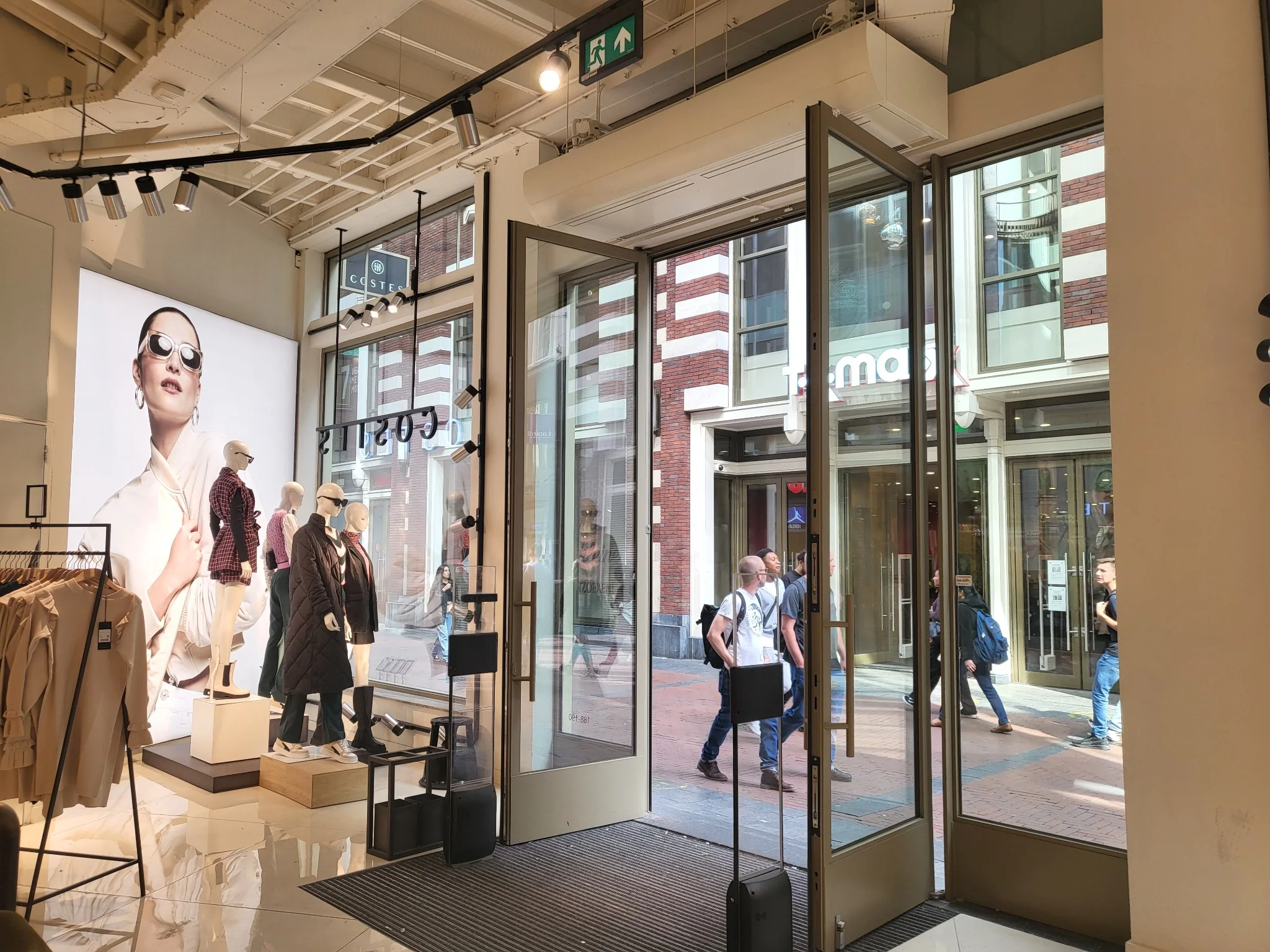

De toegangspartij is uitgevoerd met Jansen Janisol-profielen en voorzien van deuren met een hoogte van ruim drie meter. Door de royale maatvoering vormt de entree een duidelijk onderdeel van het gevelbeeld.

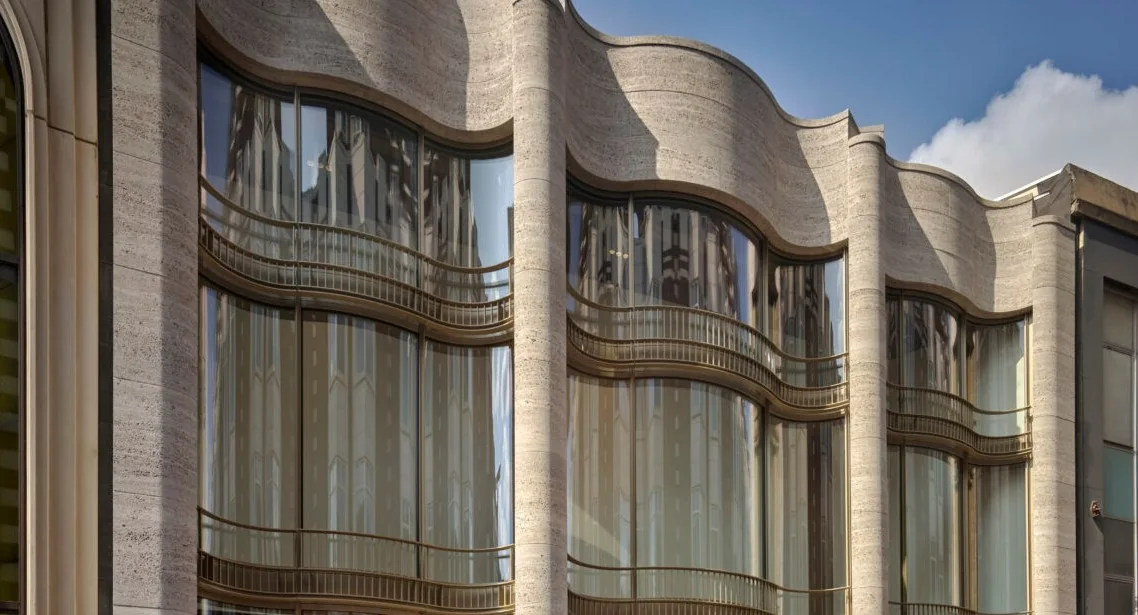

Ook het sierhekwerk is zorgvuldig in de golvende gevel geïntegreerd. De basisvorm is relatief eenvoudig, maar de aansluiting op de wisselende contouren vroeg om nauwkeurige uitlijning. Door de onderdelen strak verticaal en horizontaal op elkaar af te stemmen, bleef het gevelbeeld rustig en consistent.
Montage en uitvoering

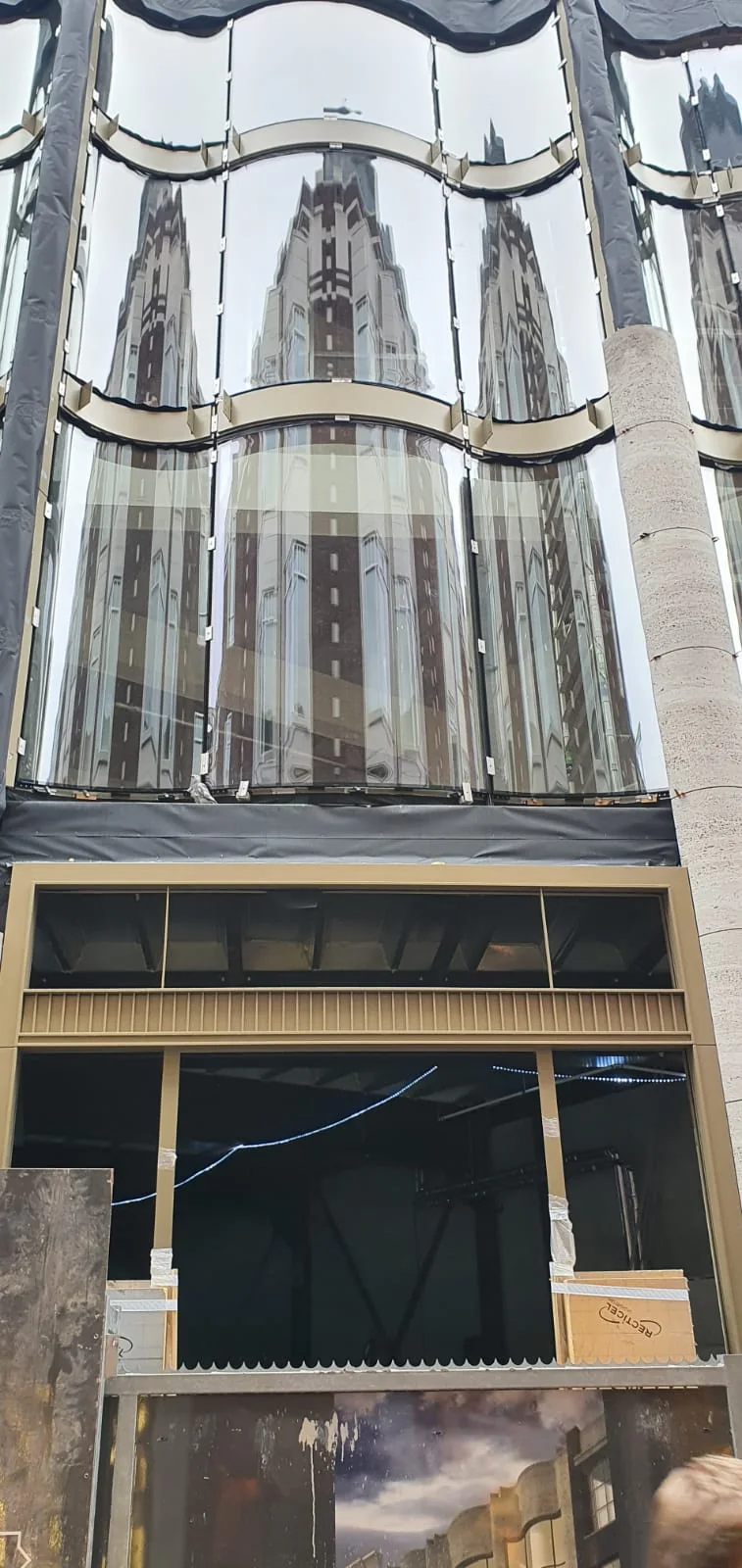

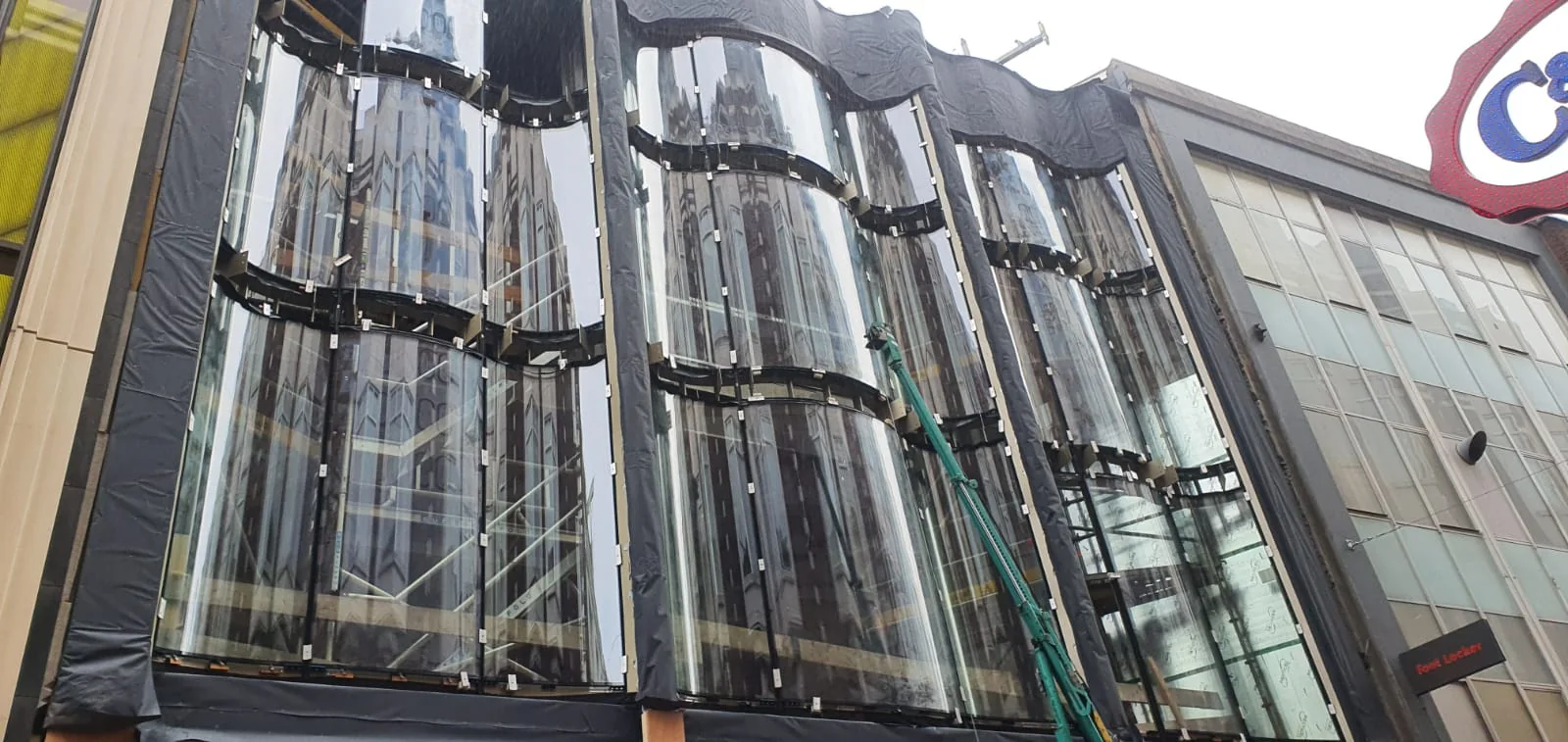

De montage vond plaats in een drukke binnenstedelijke omgeving, met weinig beschikbare werk- en opslagruimte. Materialen, materieel en montagewerkzaamheden moesten daarom nauwkeurig worden gepland en gefaseerd uitgevoerd.

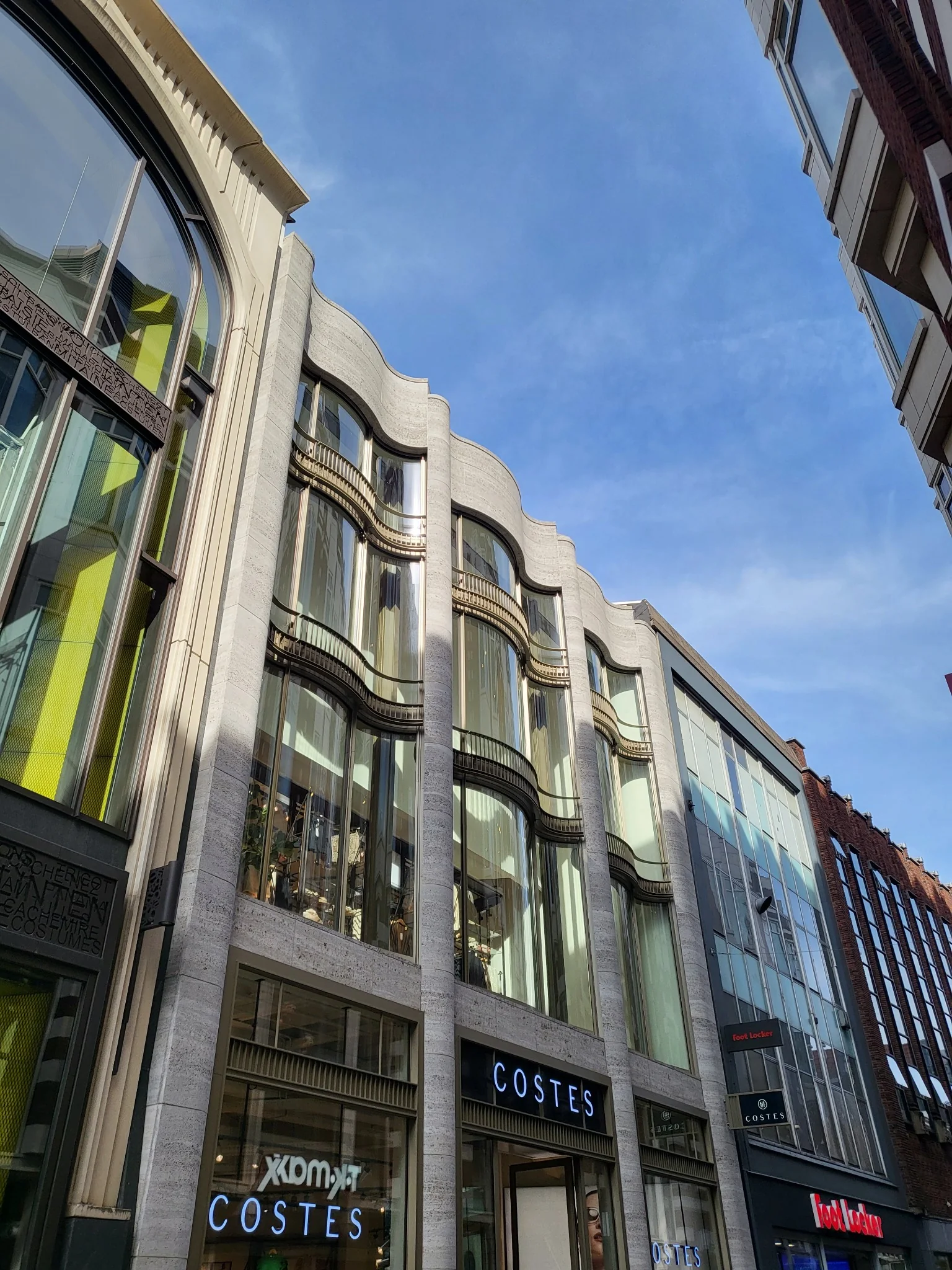

Omdat de Nieuwendijk tijdens de werkzaamheden openbleef voor winkelend publiek, vroeg de uitvoering om extra aandacht voor veiligheid en afscherming. Transport-, hijs- en montagemomenten zijn zorgvuldig afgestemd om de gevel veilig te kunnen realiseren met zo min mogelijk hinder voor de omgeving.
Het resultaat

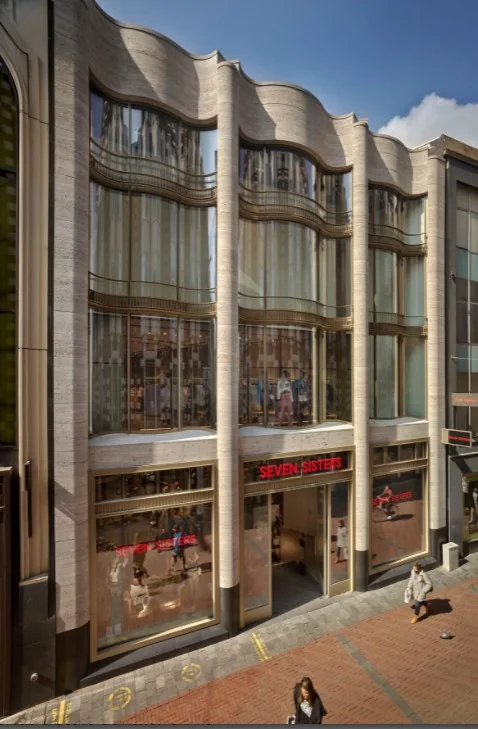

Het resultaat is een gevel waarin glas, staal en detaillering samen één vloeiende beweging vormen. De hol en bol gebogen ruiten, de entree en het sierhekwerk sluiten ogenschijnlijk vanzelfsprekend op elkaar aan.
Juist die vanzelfsprekendheid is het resultaat van nauwkeurige engineering, productie en montage. De technische complexiteit blijft op de achtergrond; het gevelbeeld vertelt het verhaal.
