LAM - Lisser Art Museum
De opgave

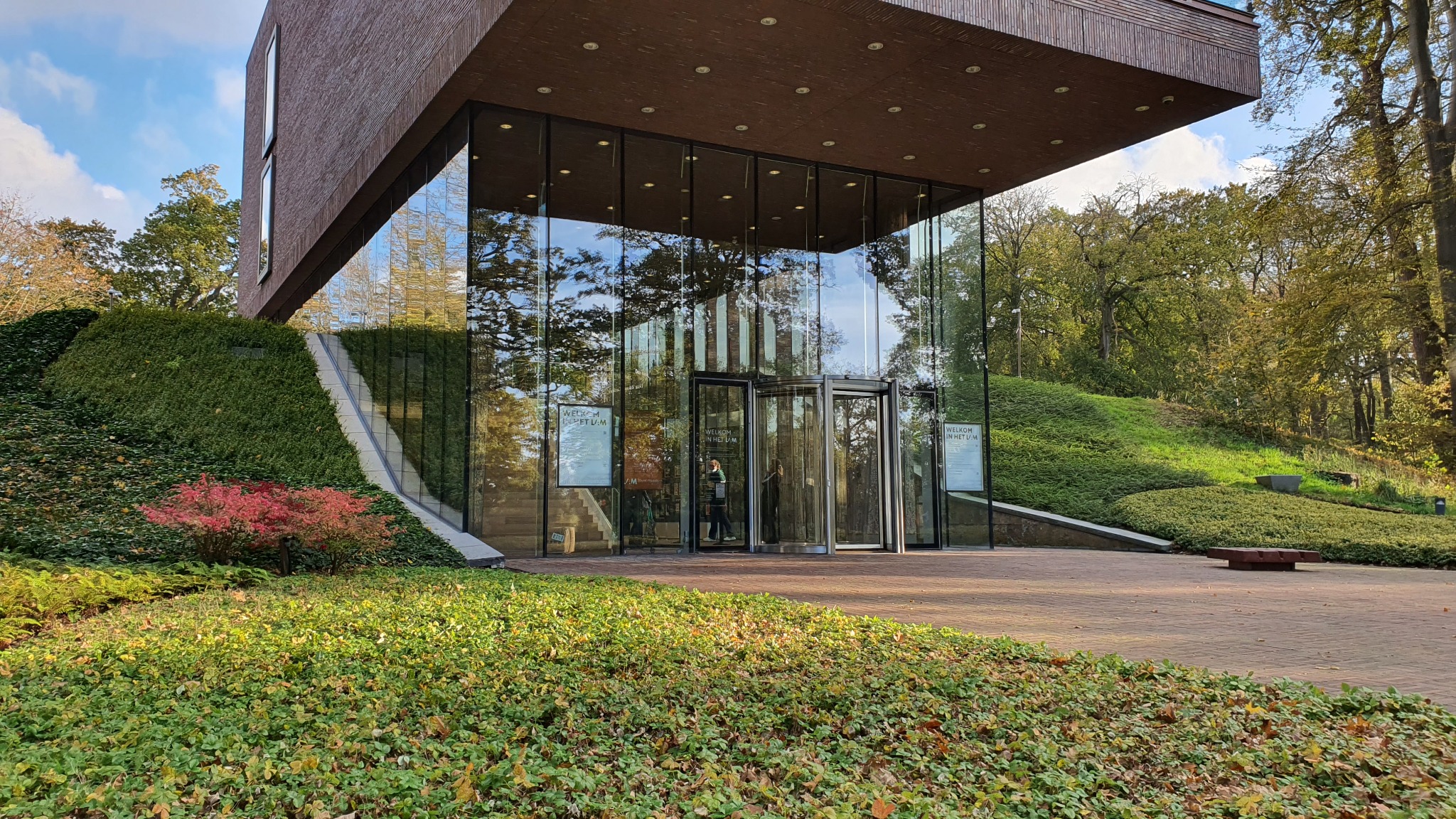

De entree van het LAM moest zo transparantmogelijk worden. Het bovenliggende bouwvolume kraagt uit boven de glazen gevel,waardoor architectonisch de indruk ontstaat dat het zware gebouw op de transparante entree rust.
Voor IFS betekende dit een dubbele opgave. De gevel moest bestaan uit uitzonderlijk grote glasvlakken, met zo min mogelijk zichtbare constructie en kleurvertekening. Tegelijkertijd moest worden voorkomen dat verticale bewegingen en belastingen vanuit de bovenliggende bouwconstructie in de glasgevel terecht zouden komen.
Daar kwam bij dat glas in de benodigde lengte ten tijde van de ontwikkeling nauwelijks regulier verkrijgbaar was. IFS werd al in 2013 bij het project betrokken en zocht internationaal naar een producent die het lange vlakglas kon produceren én de benodigde bewerkingen kon uitvoeren.
Onze aanpak
IFS ontwikkelde de gevel als één samenhangend systeem van grootformaat isolatieglas, constructieve glasvinnen, structurele verlijming en vrijwel volledig weggewerkte boven- en onder-aansluitingen.
Voor maximale helderheid is uitsluitend ijzeroxidearm glas toegepast. Bij deze grote glasdiktes zou regulier glas een duidelijk zichtbare groene kleurzweem geven. Door ijzeroxidearm glas toe te passen blijft de kleurweergave neutraler en blijft het contact met het omliggende landschap zo natuurgetrouw mogelijk.
De isolatieglaspanelen zijn structureel aan de glazen vinnen verlijmd. De bevestigingen van zowel glas als vinnen zijn aan boven- en onderzijde zoveel mogelijk uit het zicht weggewerkt. Constructieve werking, bewegingsopname en architectonische transparantie zijn zo als één geheel uitgewerkt.
Techniek en uitwerking
Grootformaat isolatieglas
De hoge entreegevel is uitgevoerd met isolatieglas in uitgevoerd met 2-zijdig gelaagd veiligheidsglas n voorzien van een HR++ coating. Alle glaslagen zijn uitgevoerd in ijzeroxidearm glas. De grootste ruiten meten circa 1.220 × 6.500 mm en wegen ongeveer 650 kg.
Glas van deze afmetingen was tijdens de ontwikkeling van het project nauwelijks binnen het gebruikelijke Europese productienetwerk beschikbaar. IFS selecteerde daarom internationaal een fabrikant die het extra lange basisglas kon produceren en verwerken tot isolatieglas.
Glazen vinnen met verjongde uiteinden

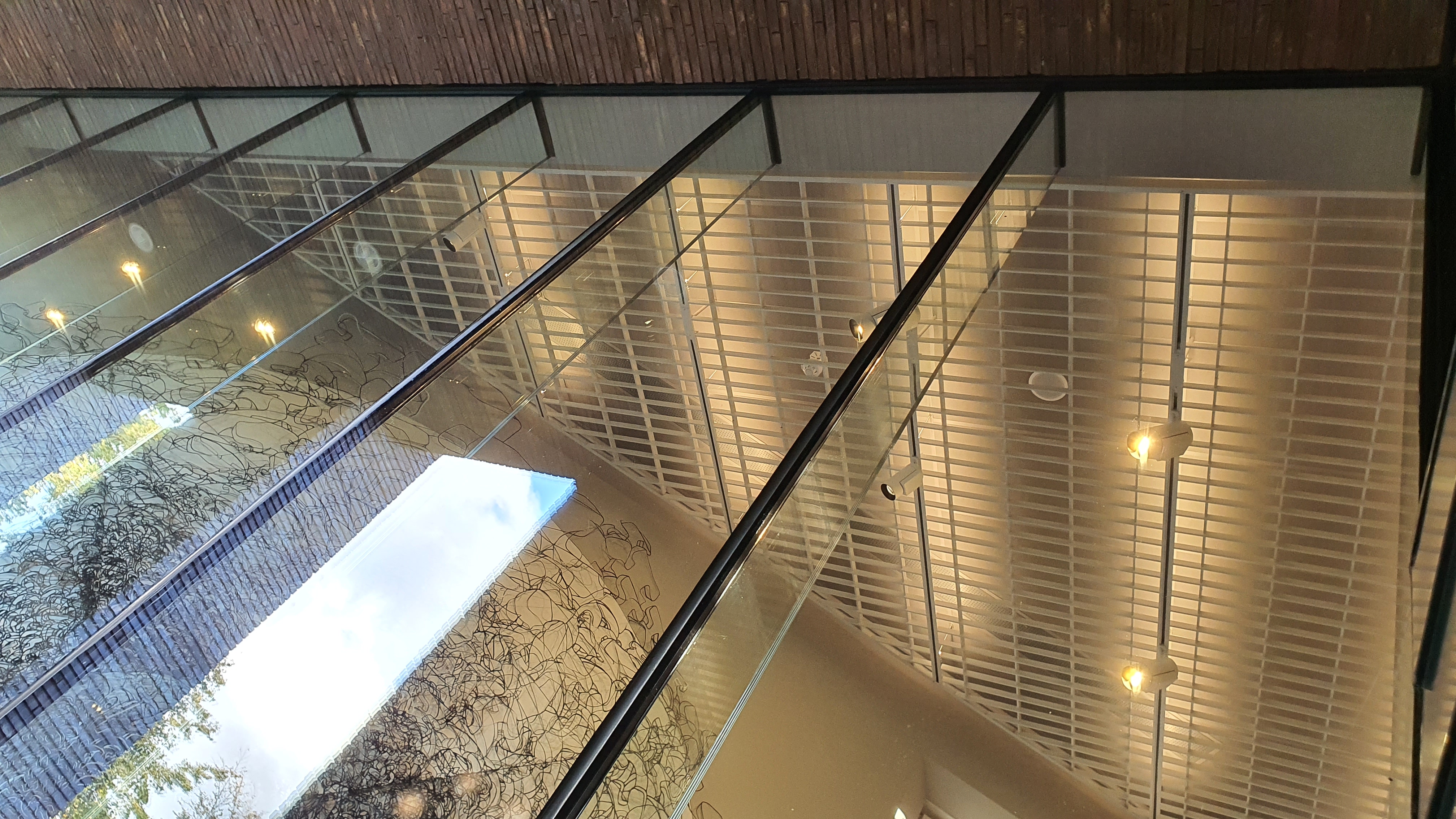

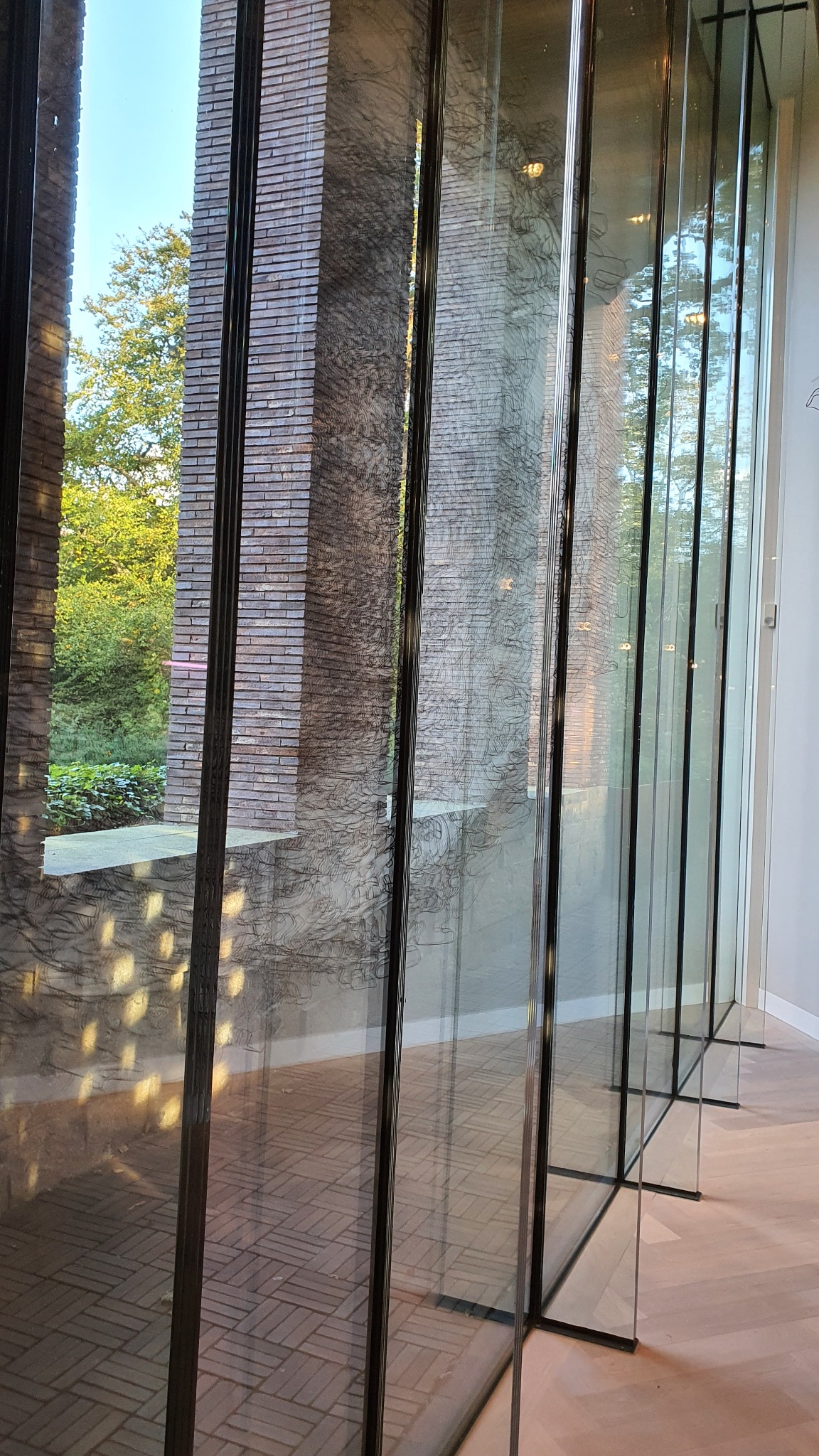

De gevel wordt gestabiliseerd door constructieve glazen vinnen, opgebouwd uit vier lagen ijzeroxidearm glas met gepolijste randen. De grootste vinnen zijn circa 300 mm diep en 6.500 mm lang.
Aan boven- en onderzijde lopen de vinnentaps toe naar ongeveer 200 mm. In het middendeel blijft de grotere constructieve diepte behouden waar deze het meest effectief is, terwijl aan de uiteinden een kleiner en minder dominant bevestigingsdetail mogelijk wordt. Zo ondersteunt de vorm van de vin zowel de constructieve werking als de gewenste transparantie.
Structureel verlijmd aan glas
De grote isolatieglaspanelen zijn over de volledige hoogte structureel aan de glazen vinnen verlijmd. Daardoor kon ook de verticale draag- en stabiliteitsconstructie vrijwel volledig transparant worden uitgevoerd en blijven traditionele metalen stijlen of zichtbare bevestigingen achterwege.
Een gevel die onafhankelijk kan bewegen
Hoewel het bovenliggende bouwvolume visueel op de glazen entree lijkt te rusten, is de gevel constructief daarvan ontkoppeld. IFS ontwikkelde hiervoor een project specifieke dilaterende details.
Voor de lucht- en waterdichting is eenflexibele afdichting met voldoende overlengte opgenomen, zodat ook deze debeweging kan volgen. De volledige constructie is boven het plafond weggewerkten blijft in het uiteindelijke interieur uit het zicht.

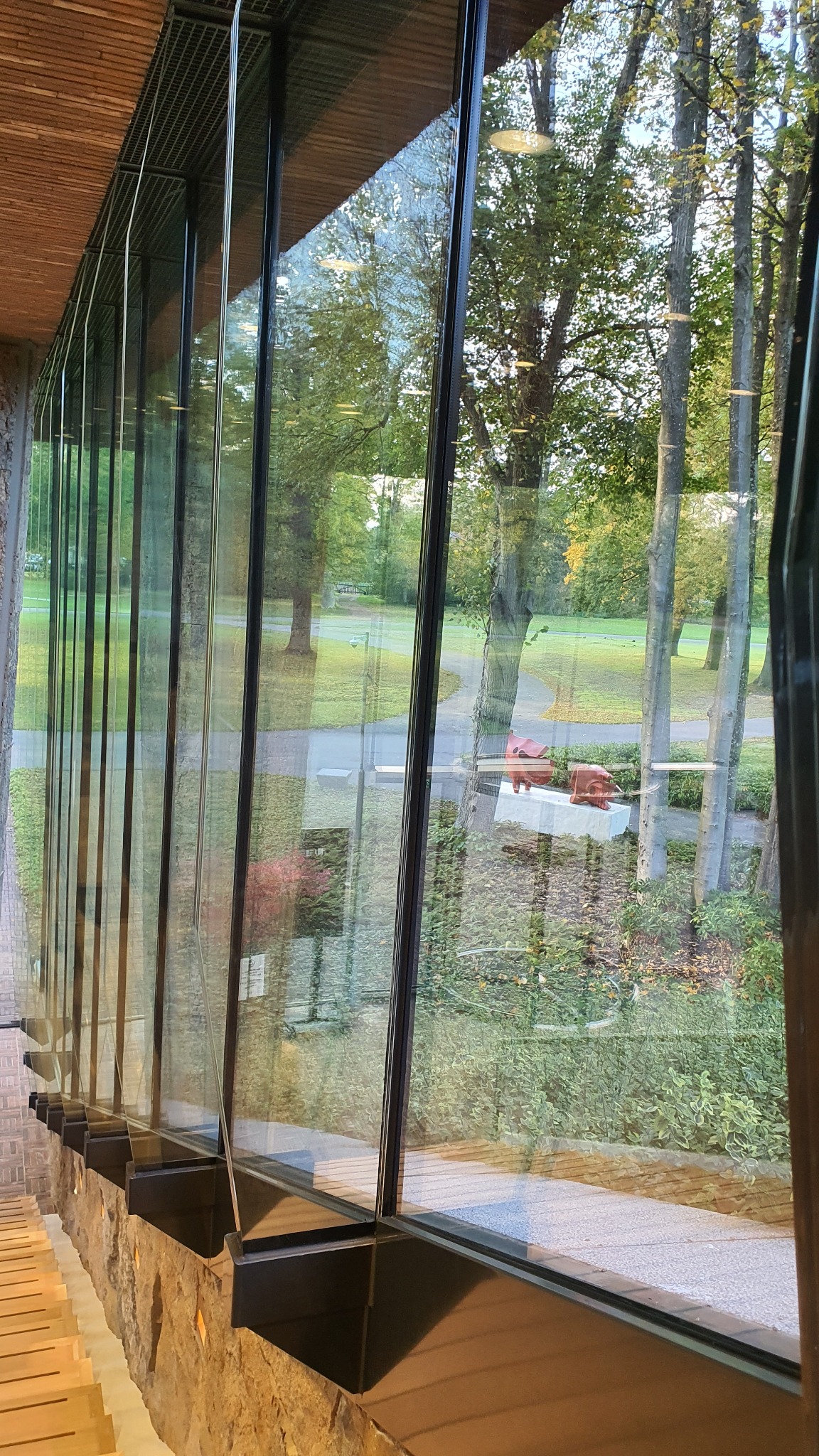

Vlak weggewerkte onderaansluiting
Aan de voet van de gevel zijn zowel de vattingen van het isolatieglas als die van de glazen vinnen in de vloer weggewerkt. Het vloerniveau loopt binnen en buiten visueel gelijk door. De glaselementen lijken daardoor rechtstreeks uit de vloer te komen, zonder dat zware bevestigingsdetails het gevelbeeld onderbreken.

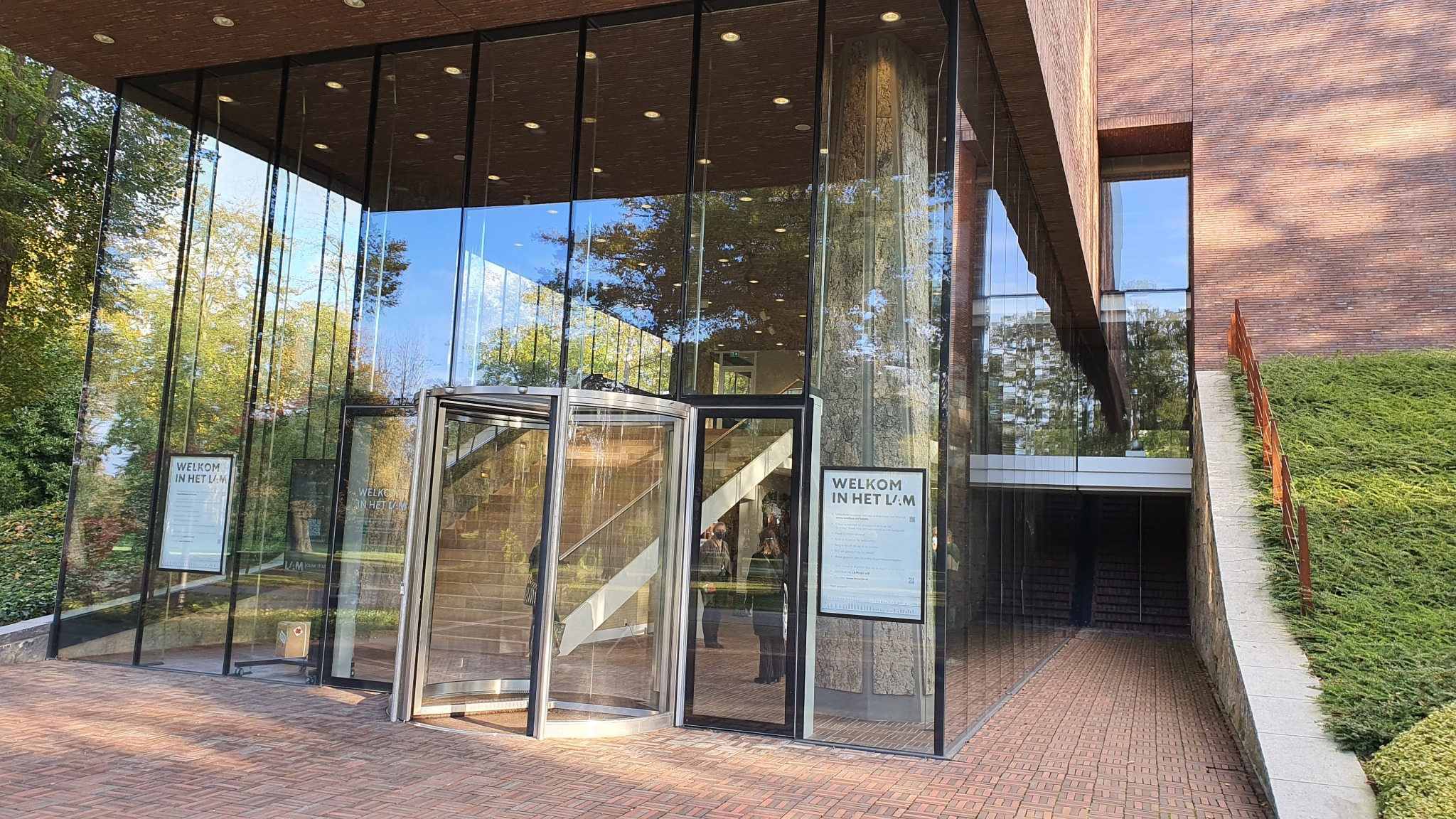

Scherpkantig entreeportaal
Voor het entreeportaal gold een duidelijke architectonische eis: een strak en scherpkantig uiterlijk. Om dat beeld te combineren met de benodigde constructieve prestaties is het portaal niet opgebouwd uit standaard kokerprofielen, maar uit speciaal uit plaat samengestelde kokers. Daarmee kon de doorsnede precies worden afgestemd op zowel de krachtswerking als het gewenste scherpe lijnenspel.
Brede projectscope

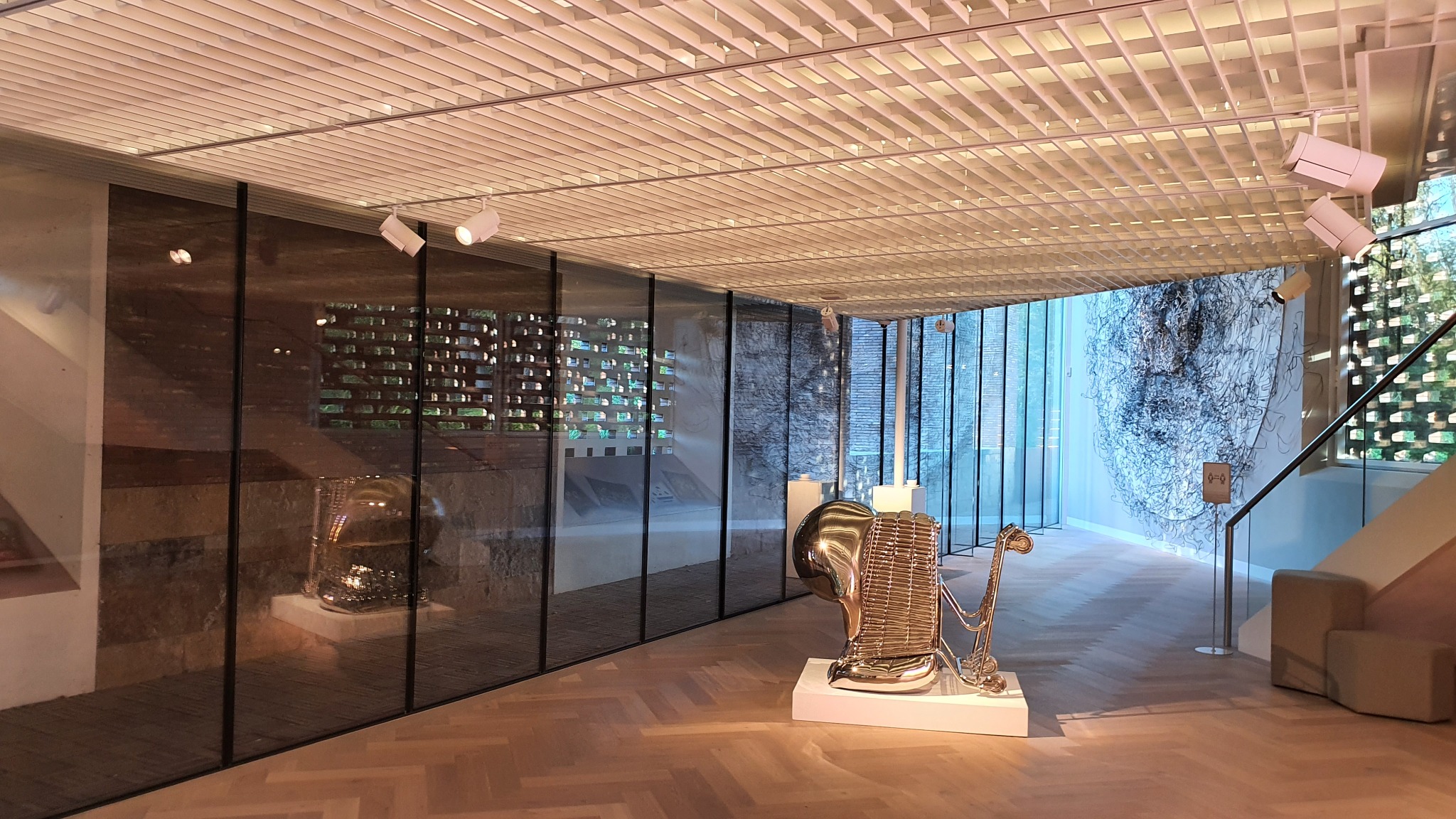

Naast de beeldbepalende entreegevel verzorgde IFS ook de beglazing rond de lift en diverse inpandige hardglazen deuren.
Het resultaat

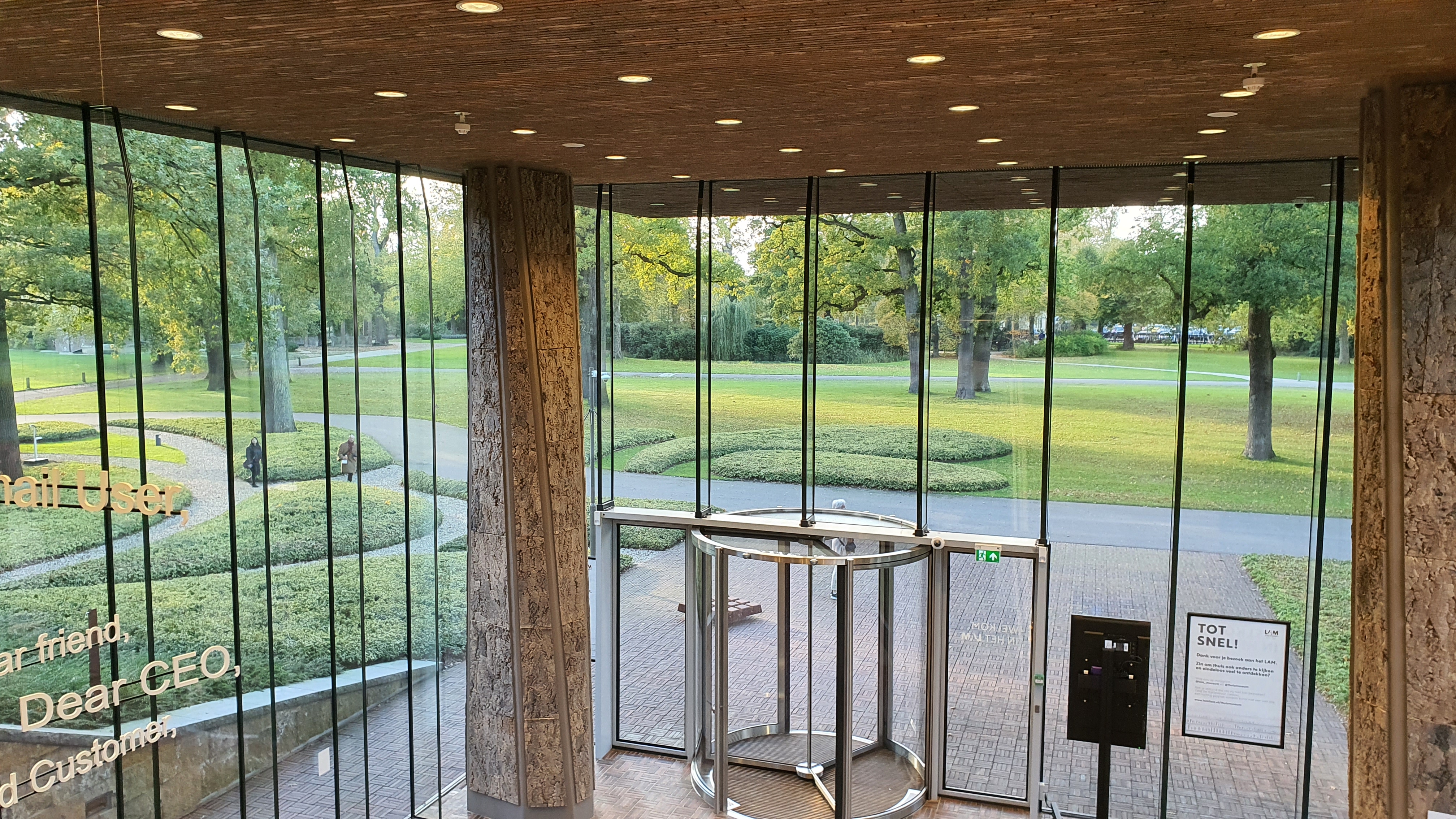

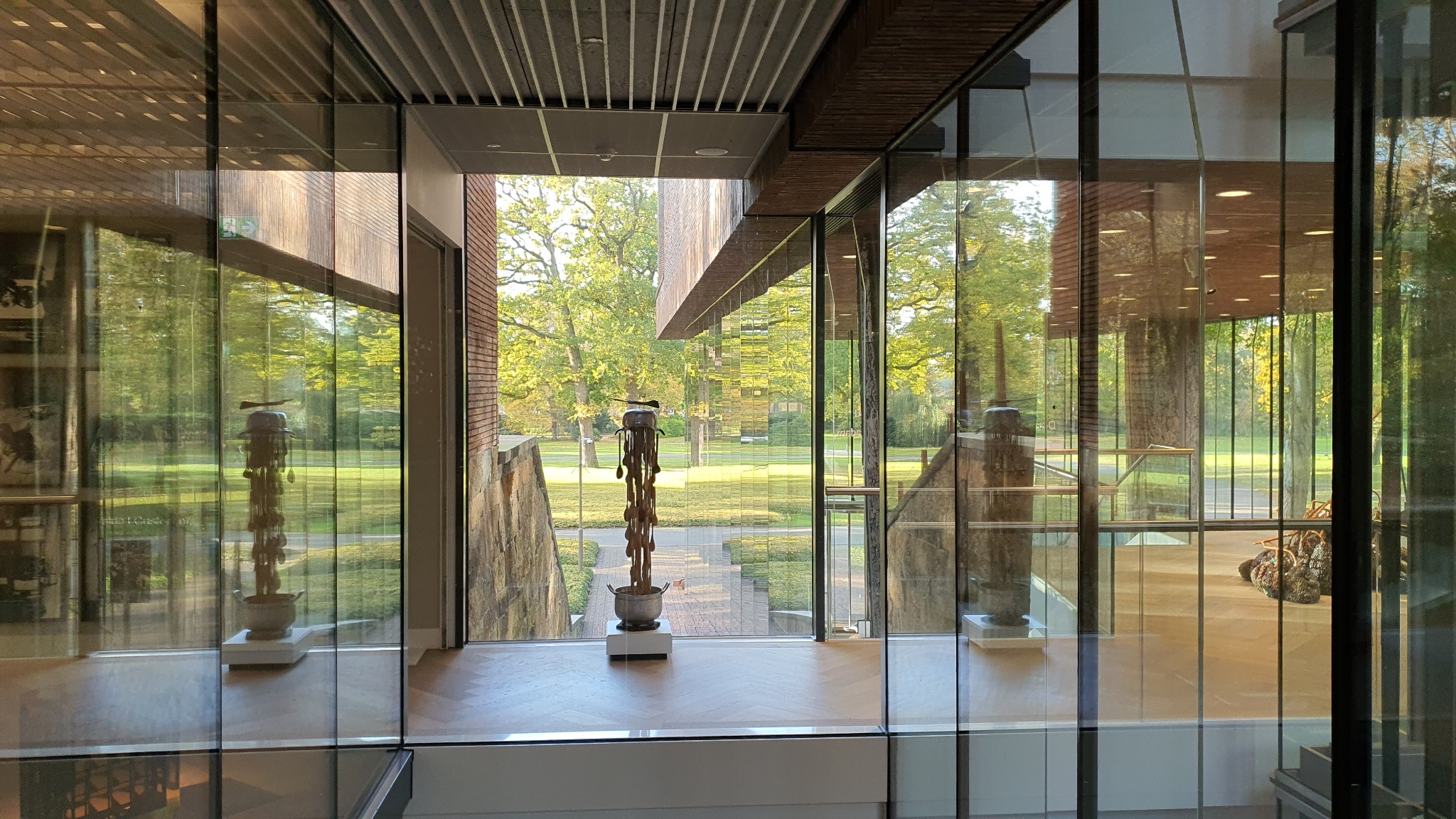

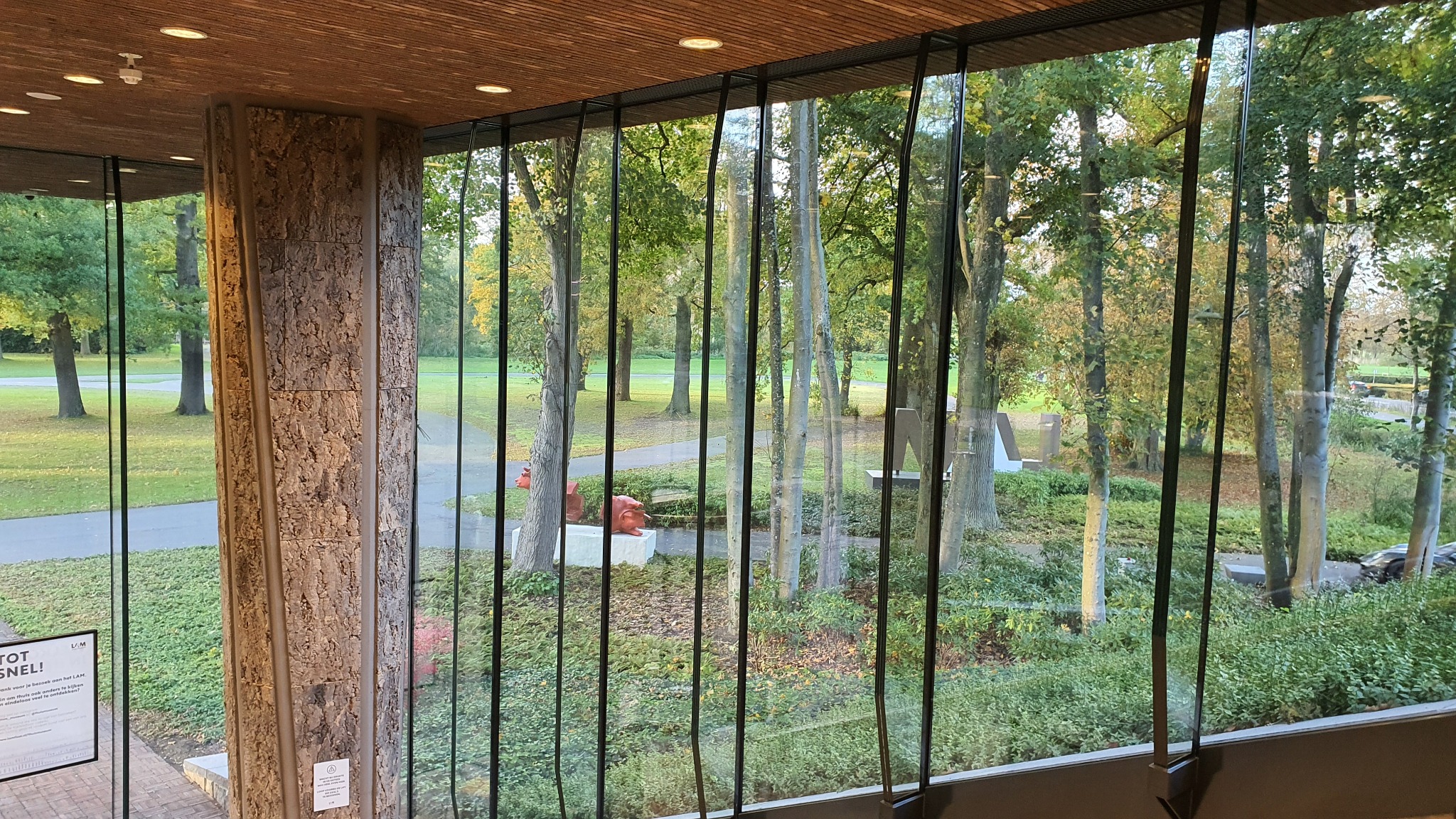

De entreegevel van het LAM doet precies wat hij architectonisch moet doen: zo weinig mogelijk aanwezig zijn. De grote, extra heldere glasvlakken verbinden het interieur met het park. Glazen vinnen nemen de constructieve functie over van traditionele gevelstijlen, terwijl structurele verlijming en weggewerkte bevestigingen ervoor zorgen dat de techniek nauwelijks zichtbaar is.
