Landmark UZ Brussel
De opgave

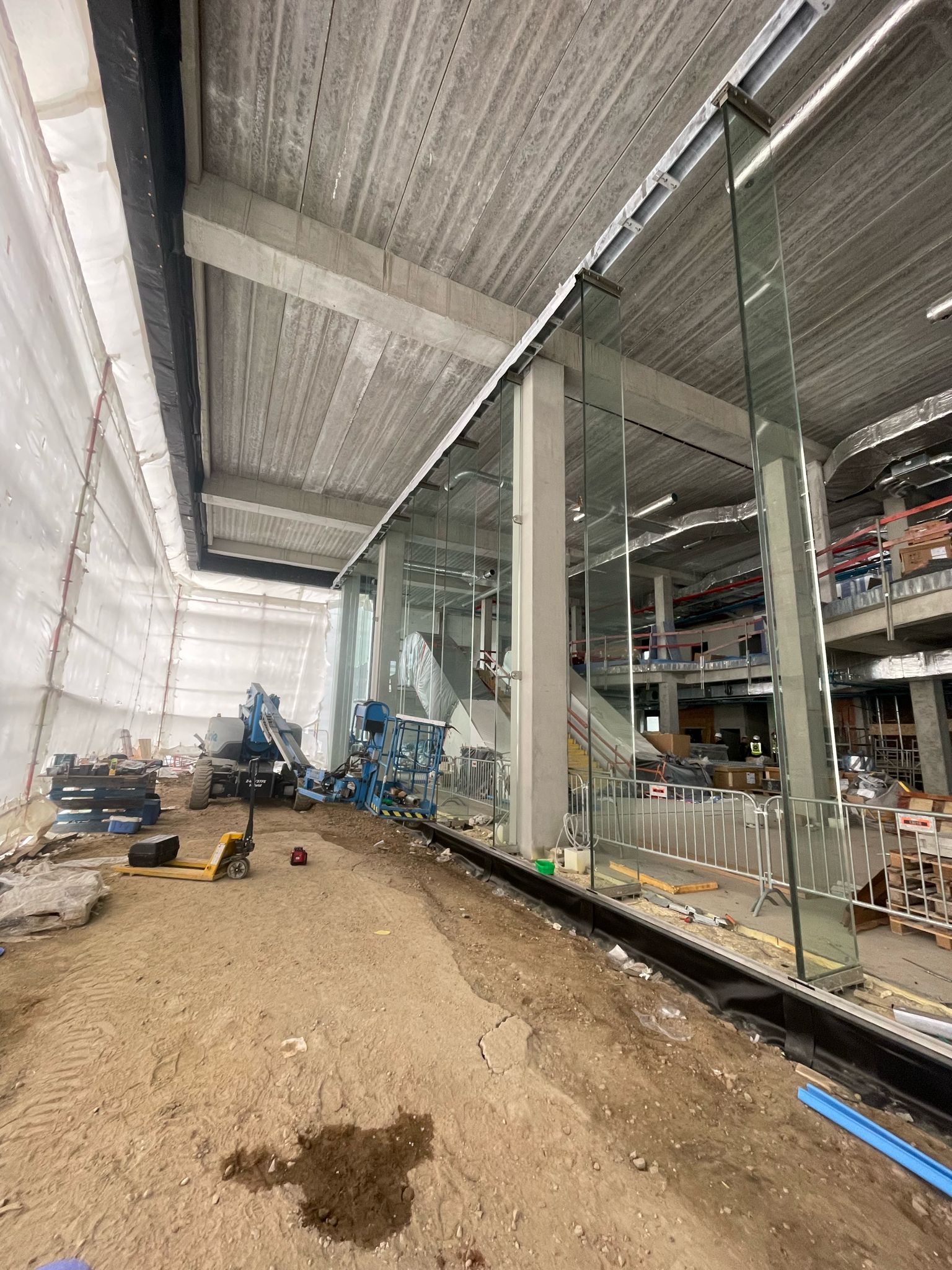

De inkomzone moest zo transparant mogelijk worden uitgevoerd, met glasvlakken tot circa 17 m² en een gewicht van ongeveer 1.000 kg.
Een belangrijk technisch aandachtspunt was de stabiliteit van de gevel. De hoge glasvlakken worden gesteund door constructieve glasvinnen. Tegelijkertijd mochten verticale bewegingen van de bovenliggende bouwconstructie geen ongewenste axiale krachten in de glasvinnen en het isolatieglas veroorzaken.
Ook de montage stelde hoge eisen. Onder de bovenliggende bouw was slechts beperkte manoeuvreerruimte beschikbaar om de grote glaselementen van liggend naar staande positie te draaien en exact in de gevel te plaatsen.
Onze aanpak
IFS werkte de gevel uit als één samenhangend systeem van isolatieglas, constructieve glasvinnen, thermisch onderbroken U-profielen en project specifieke aansluitdetails.
De hoge gevels worden gestabiliseerd door glasvinnen, opgebouwd uit vier lagen 12 mm ijzeroxidearm glas met gepolijste randen. Het isolatieglas is aan boven-en onderzijde opgenomen in thermisch onderbroken profielen en verticaal constructief aan de glasvinnen bevestigd.
De aansluitingen zijn zo ontworpen dat horizontale belastingen veilig worden overgedragen, terwijl verticale bewegingen van de bovenliggende constructie kunnen worden opgenomen zonder ongewenste axiale belasting van het glas.
Techniek en uitwerking

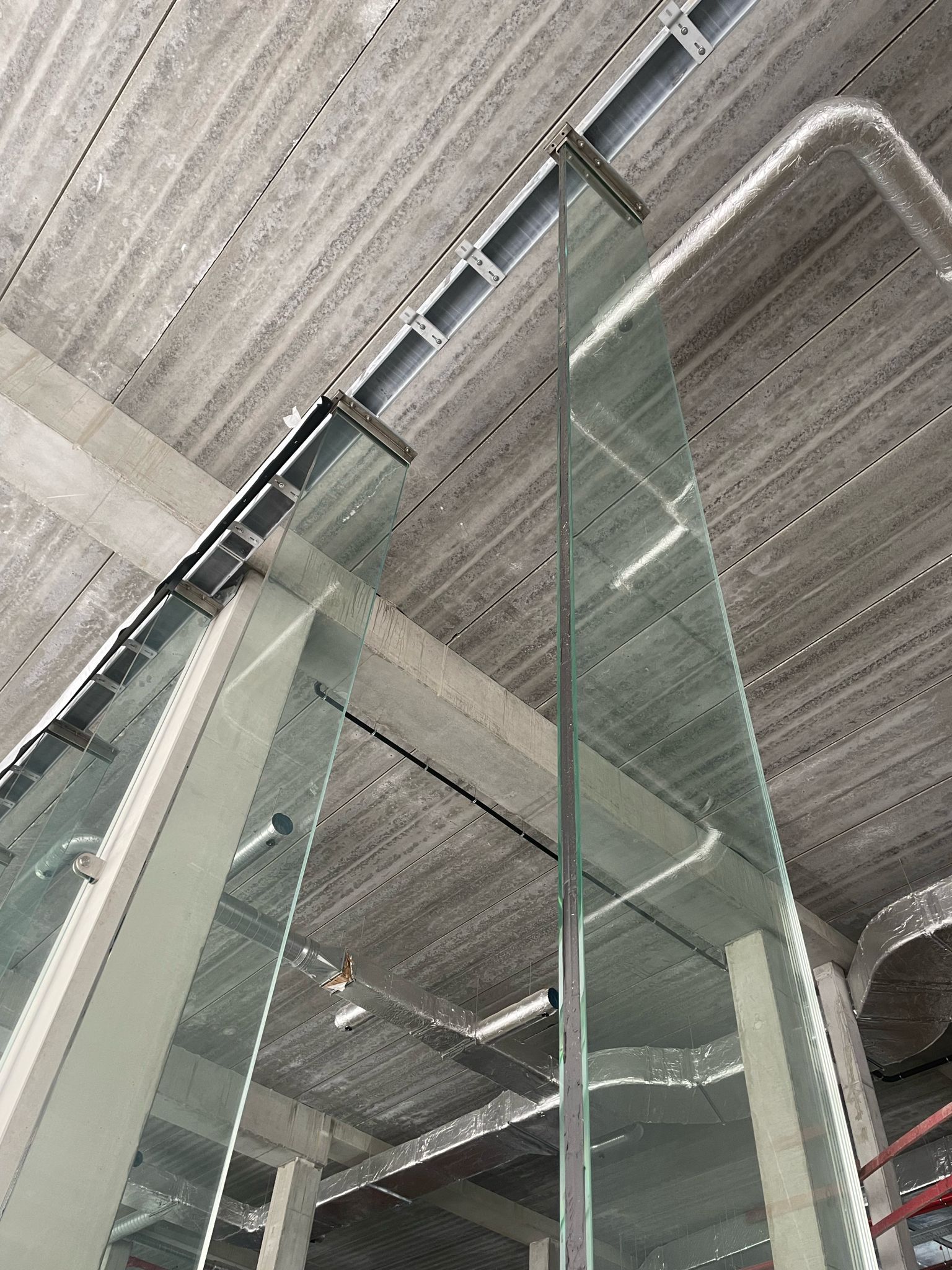

Glazen vinnen als draagstructuur

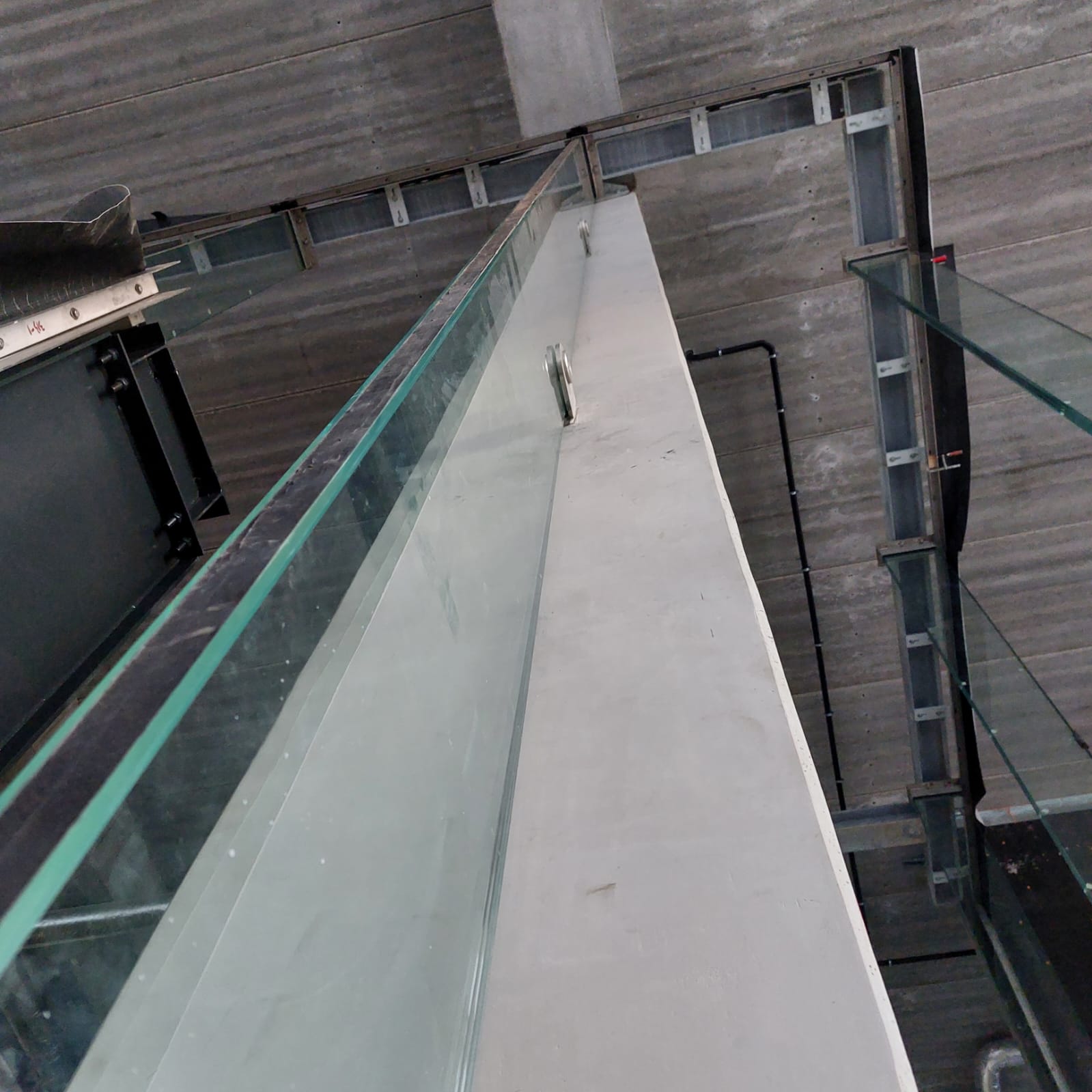

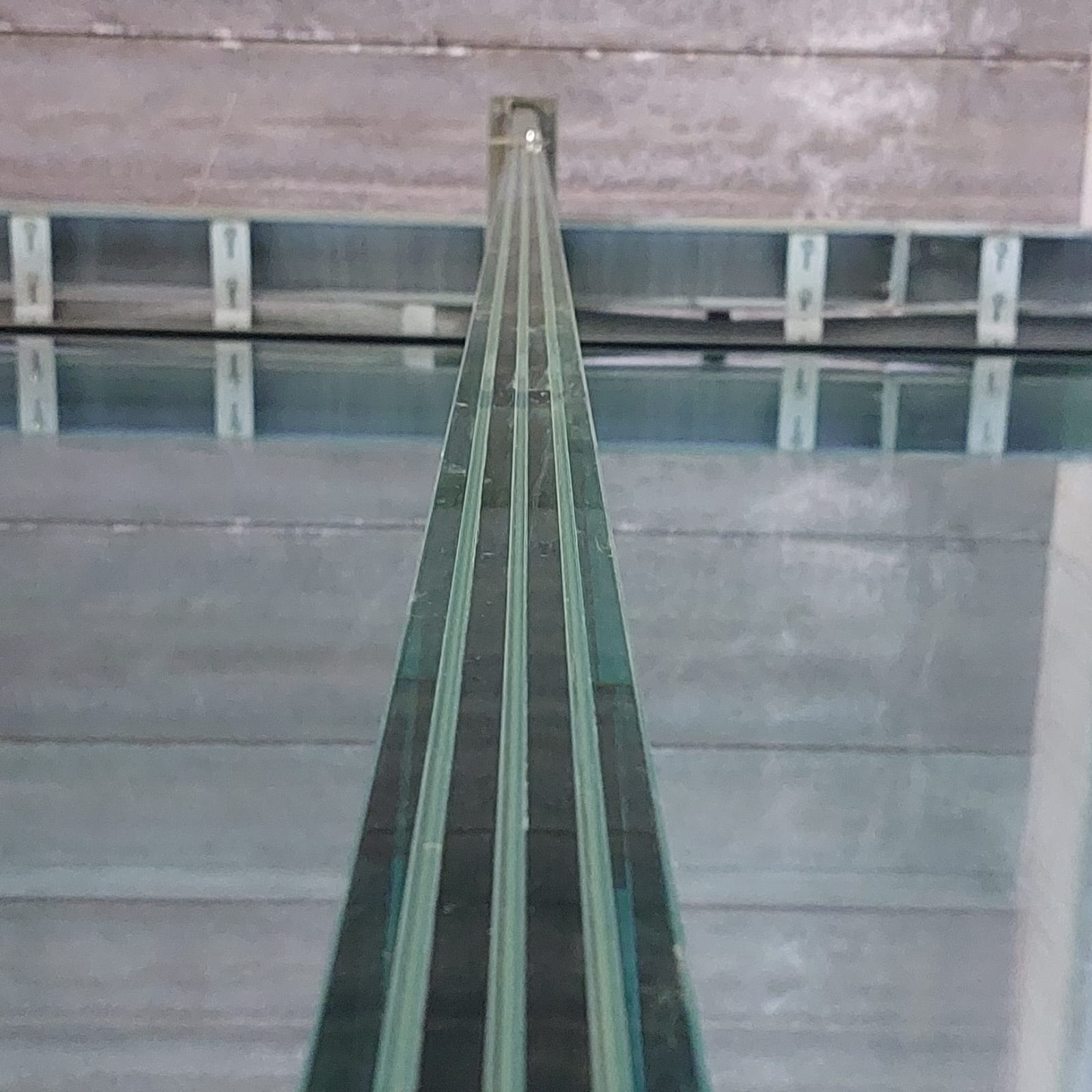

De glasvinnen vormen een essentieel onderdeel van de stabiliteit van de gevel en maken het mogelijk om de draagstructuur zo transparant mogelijk te houden. De vinnen bestaan uit vierlagen 12 mm ijzeroxidearm glas. De zichtbare randen zijn gepolijst, zodat ook het constructieve element een hoogwaardige en transparante uitstraling behoudt.
Beweging opnemen zonder het glas axiaal te belasten
De aansluiting op de bovenliggende bouwconstructie is project specifiek uitgewerkt. De gevel moet horizontale belastingen kunnen afdragen en tegelijkertijd verticale bewegingen van de bouwkunnen volgen. Zo wordt voorkomen dat ongewenste axiale krachten in de glasvinnen en het isolatieglas ontstaan.
Projectspecifieke detaillering
In opdracht van de klant zijn samen met specialisten bouwfysische berekeningen uitgevoerd op basis van de werkelijke detaillering en toegepaste materialen. Daarmee is onderbouwd dat de aansluitdetails aan de gestelde eisen voldoen.

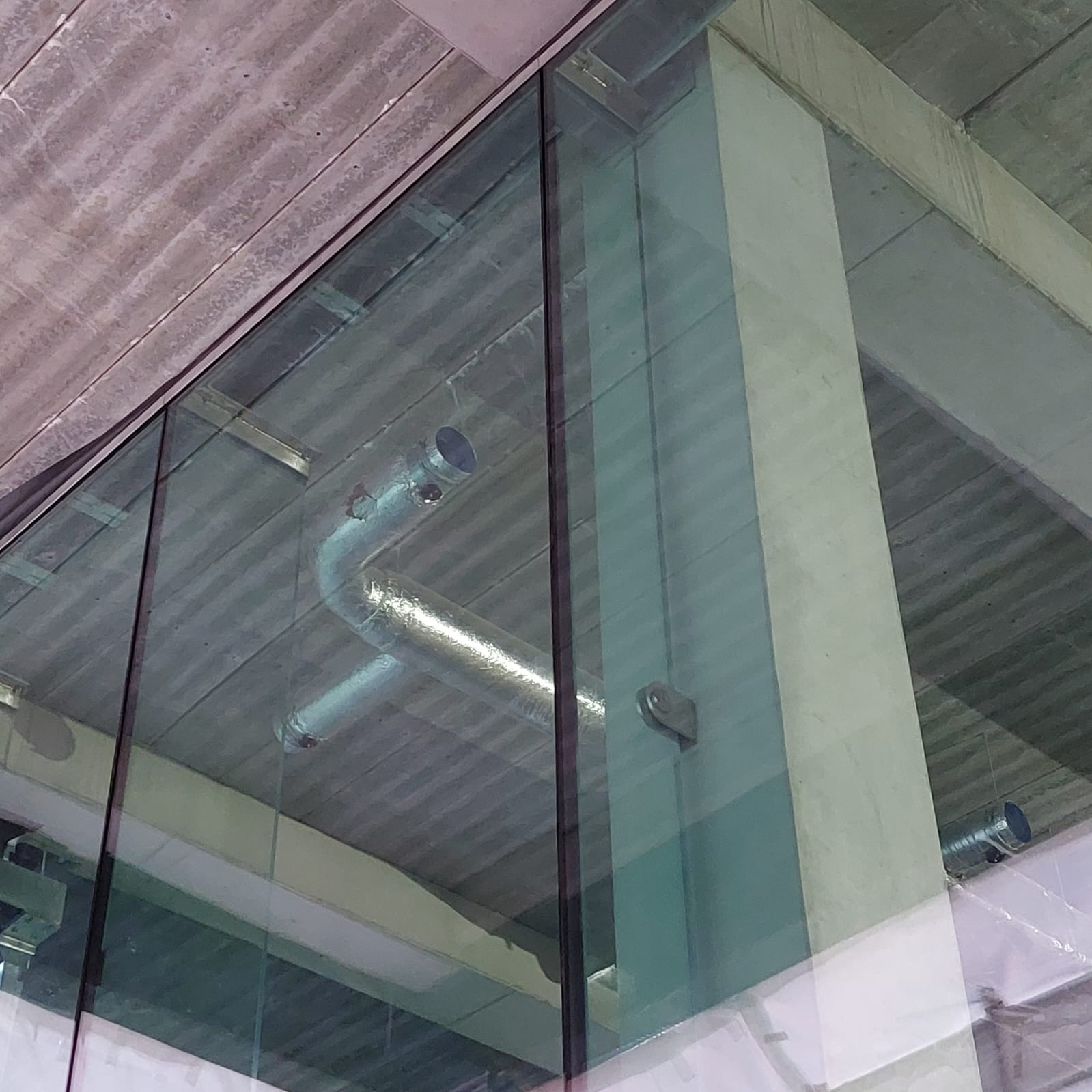

Daarnaast is in overleg met de glasproducent voor dit project een specifiek criterium voor de maximaal toelaatbare doorbuiging van het isolatieglas vastgesteld. Hierdoor konden bij de lagere gevels de glasvinnen vervallen. Het isolatieglas wordt daar aan boven- en onderzijde gevat in thermisch onderbroken U-profielen; verticaal blijft tussen de ruiten alleen een gekitte glasvoeg zichtbaar.

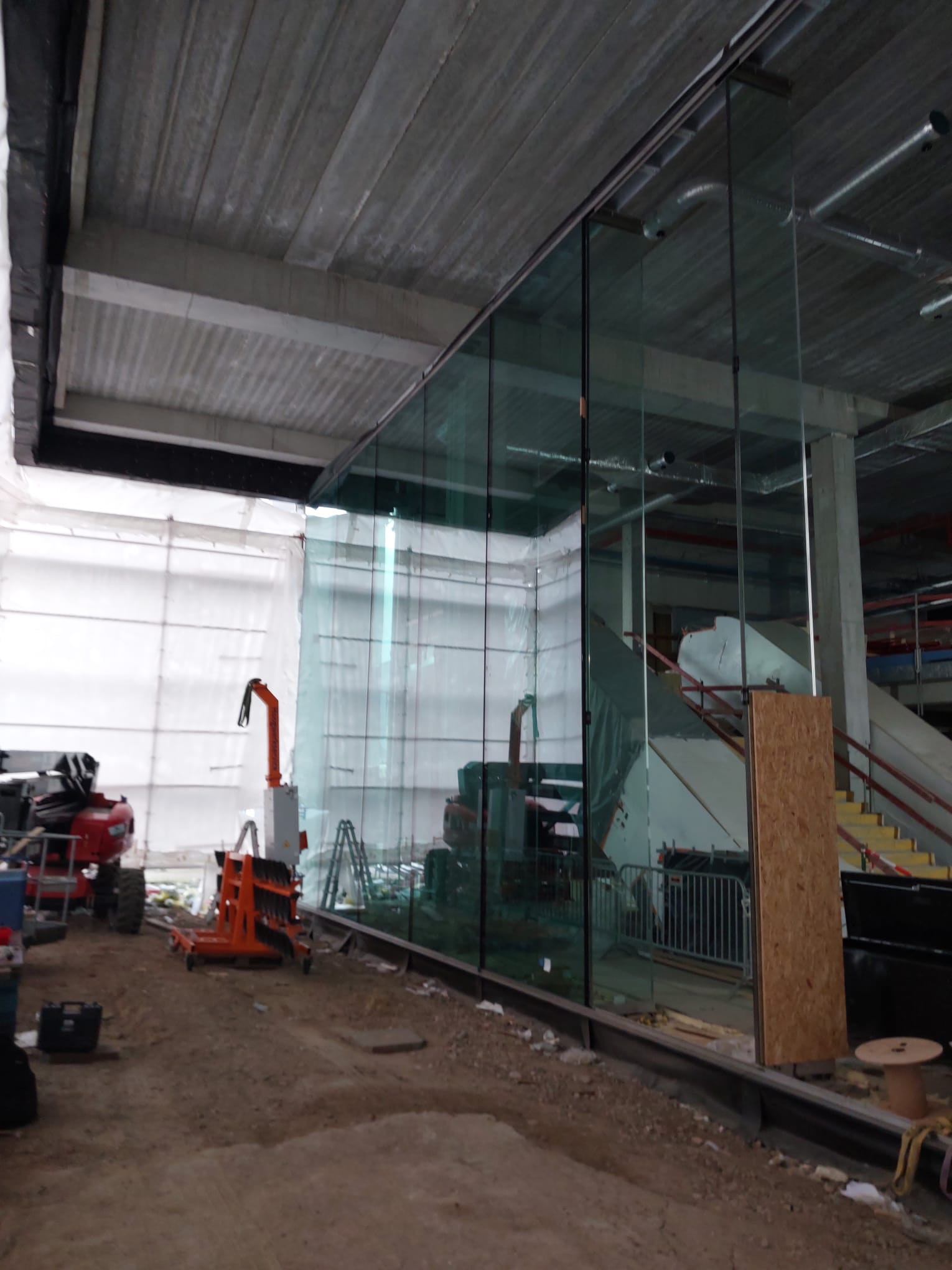

Precisiewerk tijdens montage

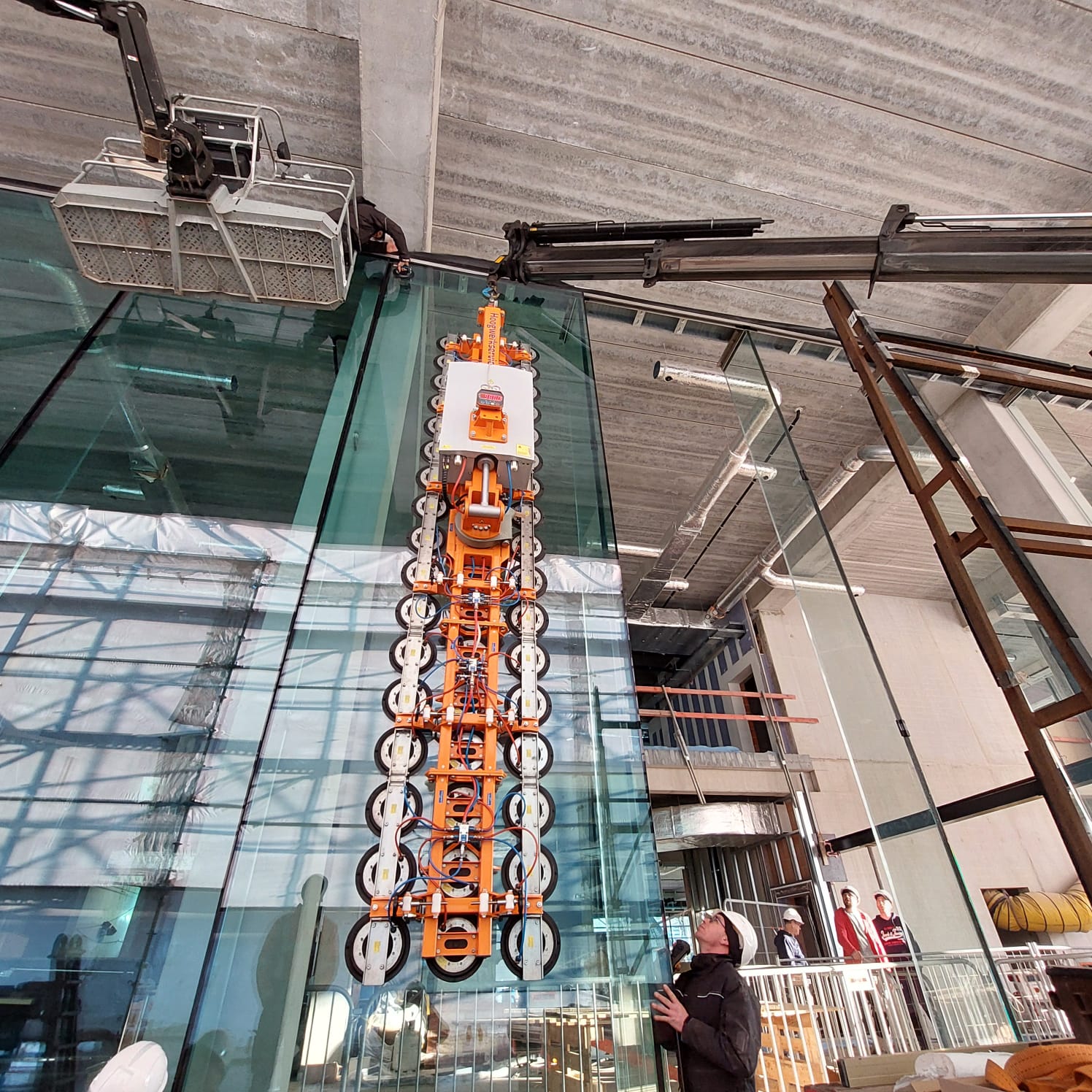

De montage van de grote glaspanelen vond plaats in een zeer beperkte ruimte onder de bovenliggende constructie. De ruiten moesten met gespecialiseerd vacuümhijsmaterieel van een liggende naar een staande positie worden geroteerd. Met elementen tot circa 1.000 kg was dit letterlijk millimeterwerk: de beschikbare hoogte en manoeuvreerruimte lieten nauwelijks marge toe.
Het resultaat
De inkomzone van Landmark UZ Brussel is een lichte en open tegenhanger van het massieve bouwvolume erboven.
Bij de hoge gevels zorgen transparante glasvinnen voor de noodzakelijke stabiliteit. Bij de lagere gevels kon de constructie nog verder worden gereduceerd. Zo ontstaat een rustig glasbeeld waarin de techniek zoveel mogelijk uit het zicht blijft.
